قوالب الطاولة

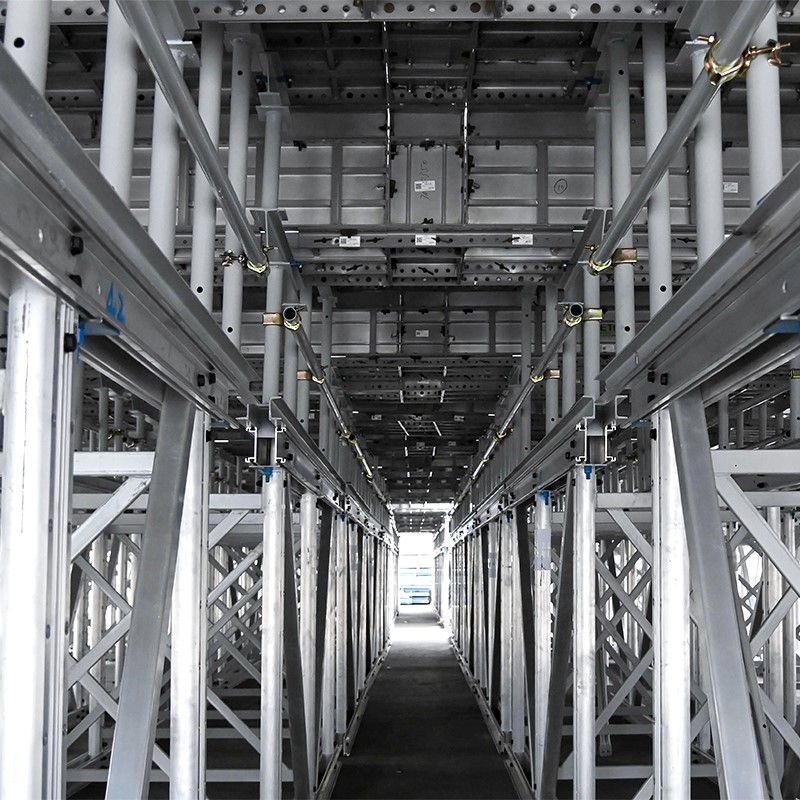

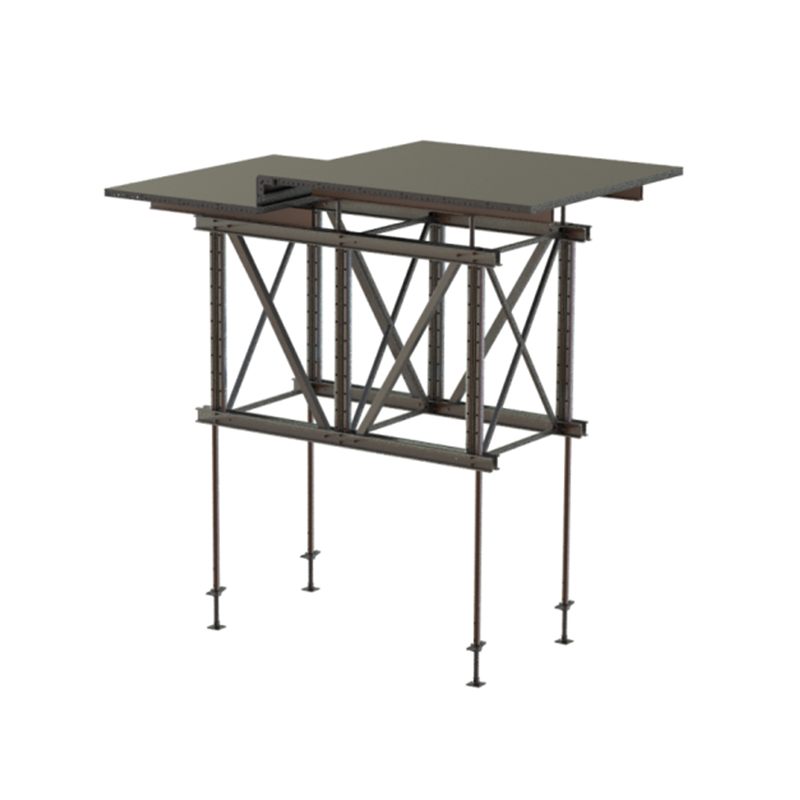

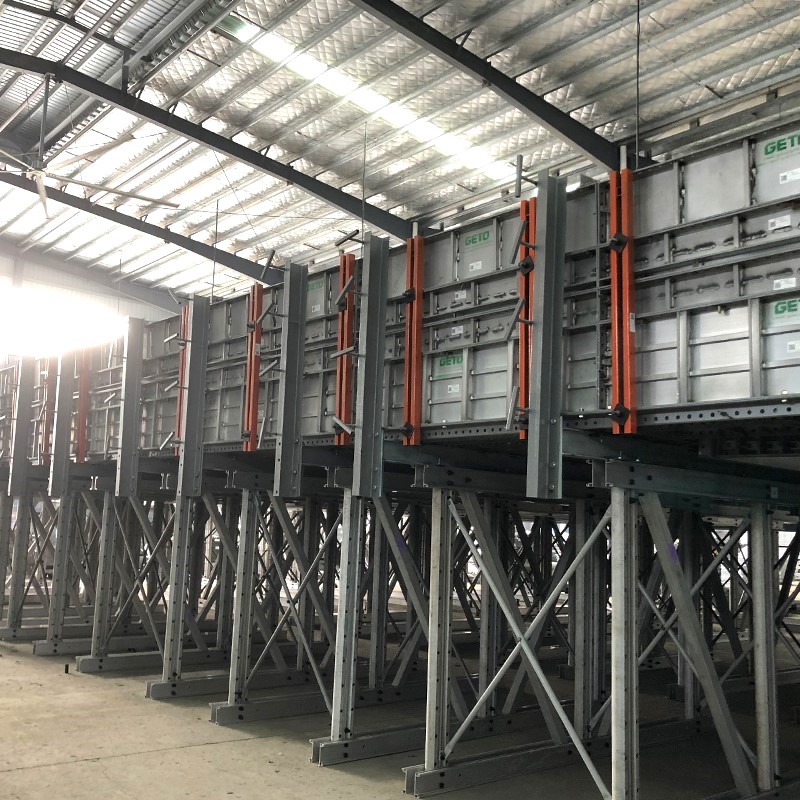

قوالب الطاولة

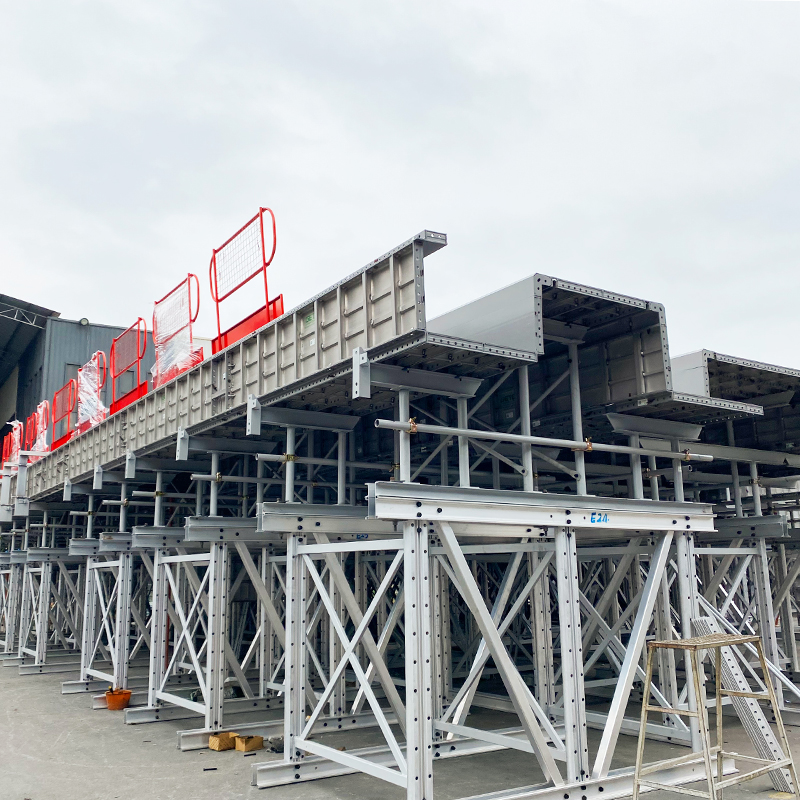

قوالب الطاولة هي قوالب أدوات كبيرة الحجم مخصصة للألواح الخرسانية المسلحة المصبوبة في الموقع والتي يمكن إزالتها ونقلها بالكامل.

تتميز قوالب الطاولة ذات النوع الجملوني المصنوعة من مادة الألمنيوم والفولاذ المدمجة بوزن معتدل. تتميز قوالب الطاولة ذات النوع الجملوني المصنوعة من هذه المادة بقدرة تحمل قوية، وهي مناسبة لصب الأرضيات الخرسانية السميكة. وفي الوقت نفسه، يمكن نقلها بسهولة وفكها بالقطعة الكاملة.

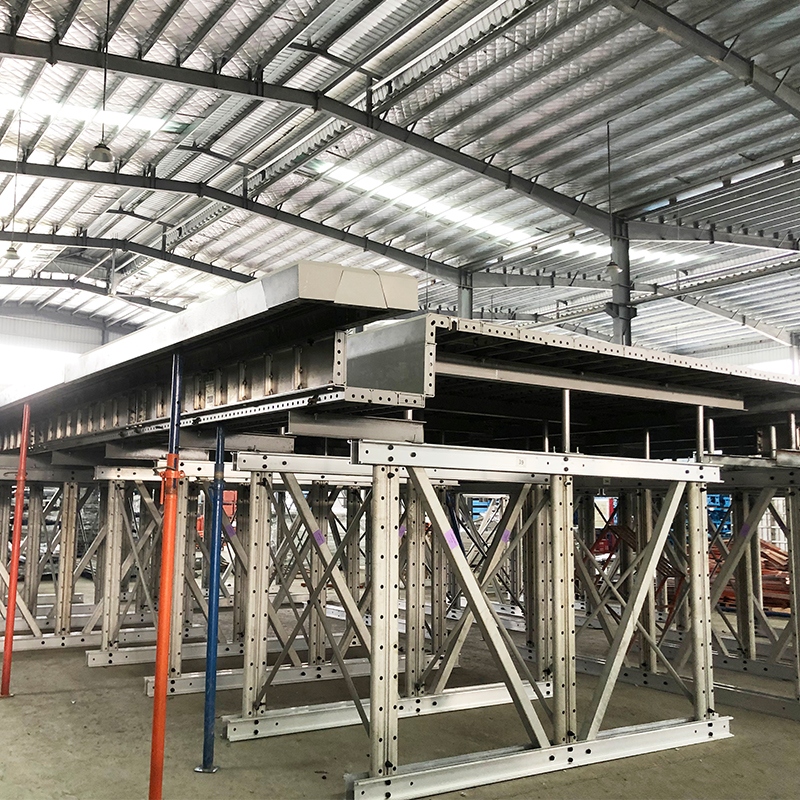

عند مقارنتها بنظام القوالب من الأنواع الأخرى، فإن قوالب الطاولة لها مساحة أكبر في حجمها، مما يساهم في سرعة التركيب والتفكيك. لذلك، فإن قوالب الطاولة مفيدة بشكل خاص عند استخدامها في صب هيكل أرضي بدون عوارض مع حجرات كبيرة وأعماق كبيرة وعدم وجود أغطية أعمدة.

بالمقارنة مع الجمالون أحادي الطبقة، فإن النظام الهيكلي لقوالب الطاولة من نوع الجمالون أكثر استقرارًا. وفي الوقت نفسه، فإن طريقة توصيل نظام قوالب الطاولة قابلة للتعديل، مما يمكن القوالب من التكيف مع صب الأرضية الأعلى.

المزايا

  • معدل إعادة استخدام المواد مرتفع
  • سرعة التثبيت الشاملة سريعة
  • القدرة على الحركة الأفقية الشاملة للقوالب، مع كثافة عمل أقل وبيئة بناء أكثر أمانًا؛
  • القيمة المتبقية العالية لسبائك الألومنيوم
  • صديق للبيئة

تدفق تركيب القوالب

أعمال التحضير: إعداد الرسم التصميمي للتركيب، والمعدات الأخرى ذات الصلة، بما في ذلك حزام الأمان وغيرها، بالإضافة إلى تحديد موقع تركيب القوالب.

الخطوة 1: استخدم رافعة برجية لرفع الجمالون وتثبيته على رابط متقاطع، وقم بتوصيل الجانب الآخر من الجمالون بزوج من دعامات المقص. بعد ذلك، قم بتثبيت ألواح التوصيل والمسامير والملحقات الأخرى لتثبيت جسم الإطار.

الخطوة 2: قم بتثبيت الجزء الممتد من إطار القالب. استخدم البراغي والأجزاء وقاعدة التثبيت والملحقات الأخرى لتثبيت ألواح التوصيل على الحائط متعدد الأغراض، مما يؤدي إلى امتداد جسم الإطار.

الخطوة 3: قم بتثبيت جزء من عارضة الألومنيوم. قم بتثبيت عارضة الألومنيوم في موضع الأخدود المناسب لها. بعد ذلك، قم بتثبيت عارضة الألومنيوم، مع استخدام المشبك لتثبيتها بشكل مناسب.

الخطوة 4: قم بتثبيت جزء القالب، ضع القالب الخشبي فوق عارضة الألومنيوم، وقم بتثبيته بالمسامير (لاحظ أنه يجب وضع القالب بزاوية قائمة على عارضة الألومنيوم)

الخطوة 5: قم بتثبيت جزء الدرابزين، لتوصيل الدرابزين وتثبيته على الحائط متعدد الأغراض.

الخطوة 6: ضبط عمودية القالب قبل إجراء الصب في الموقع.

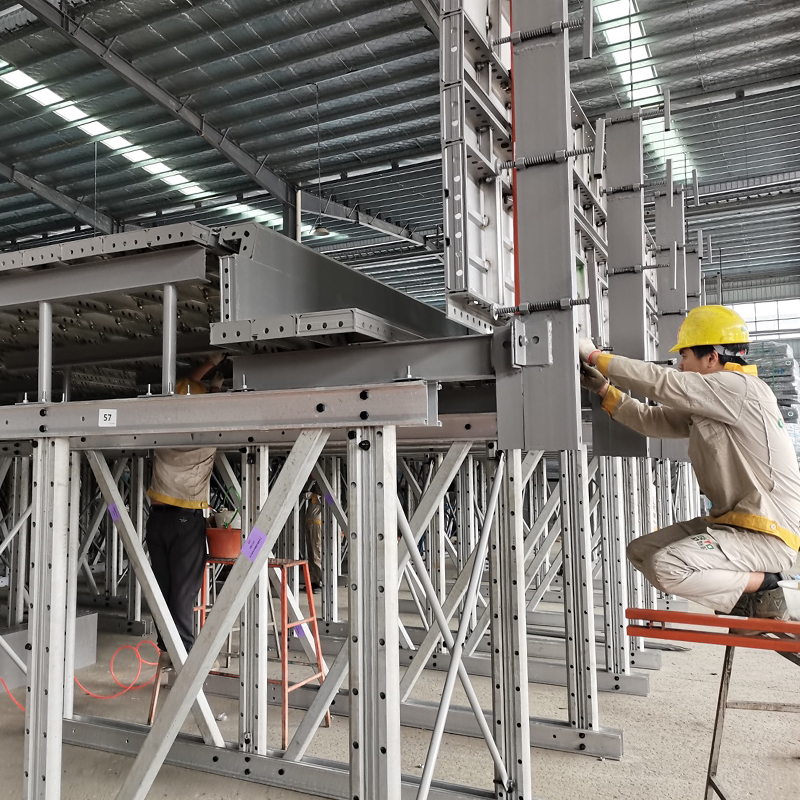

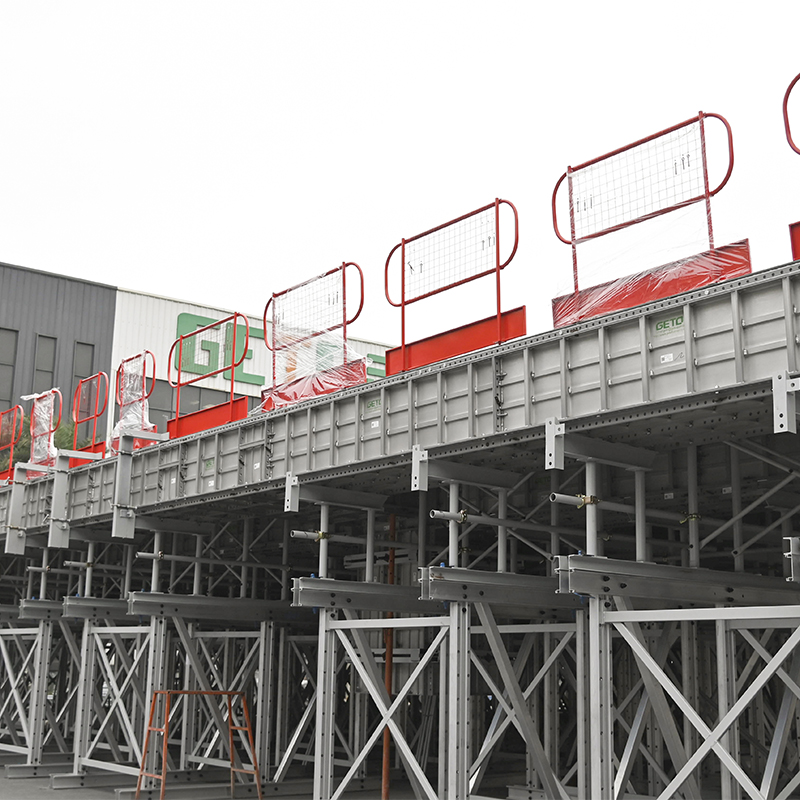

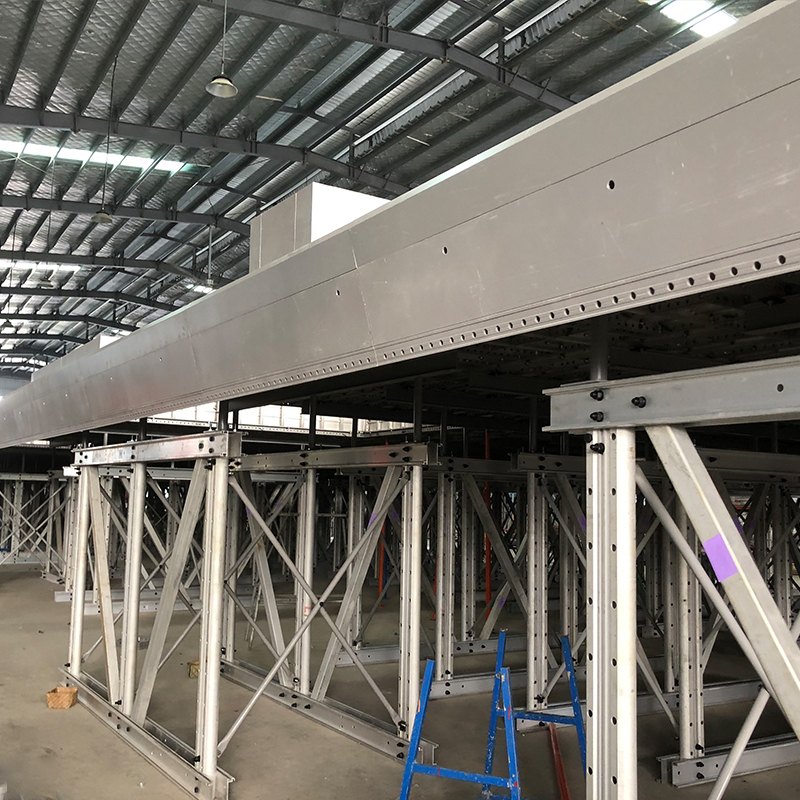

أسلوب البناء

140×140
140×140
140×140

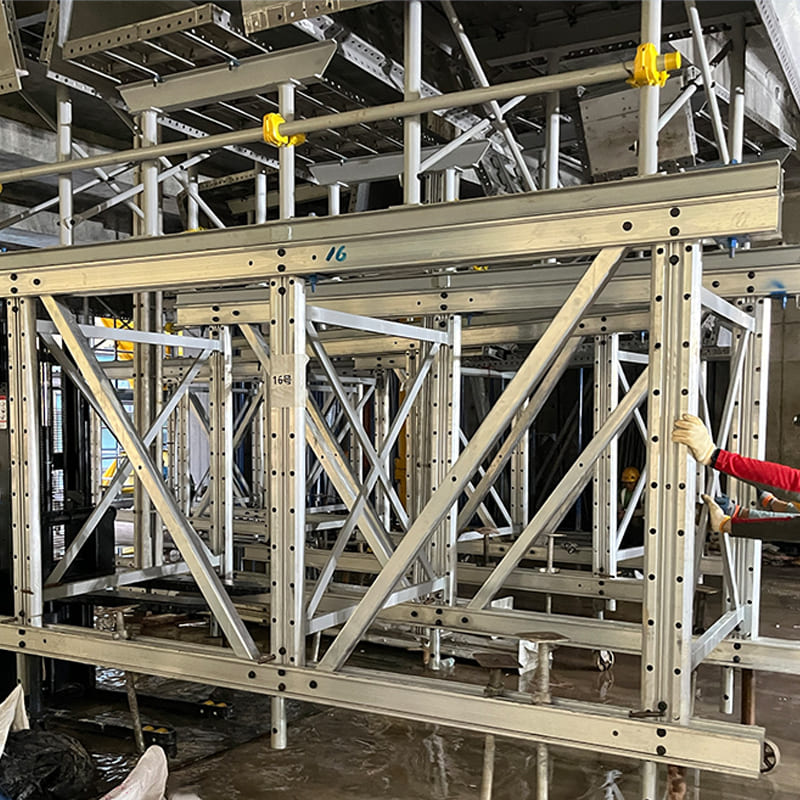

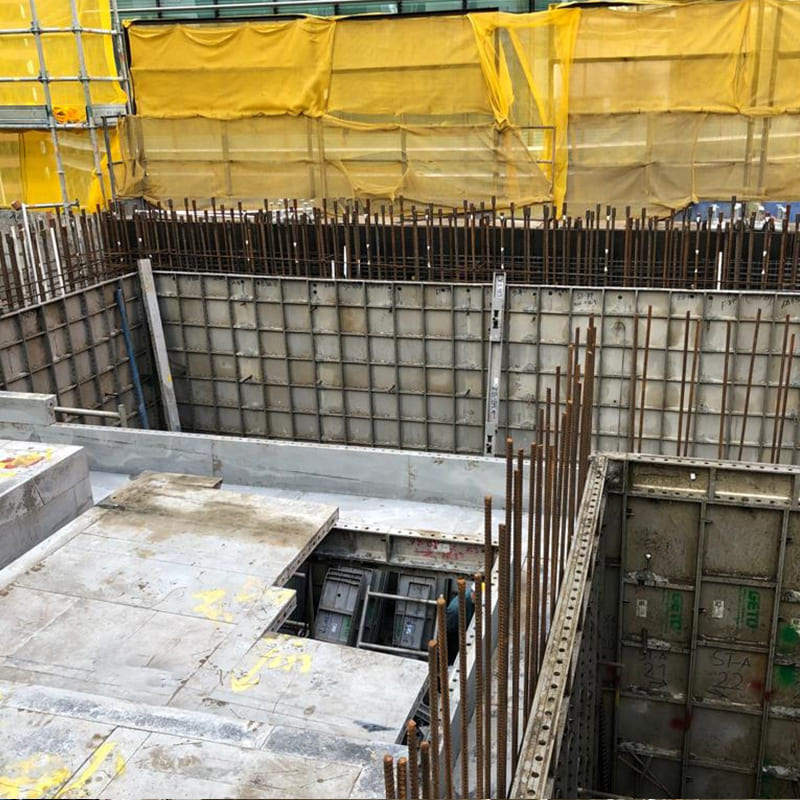

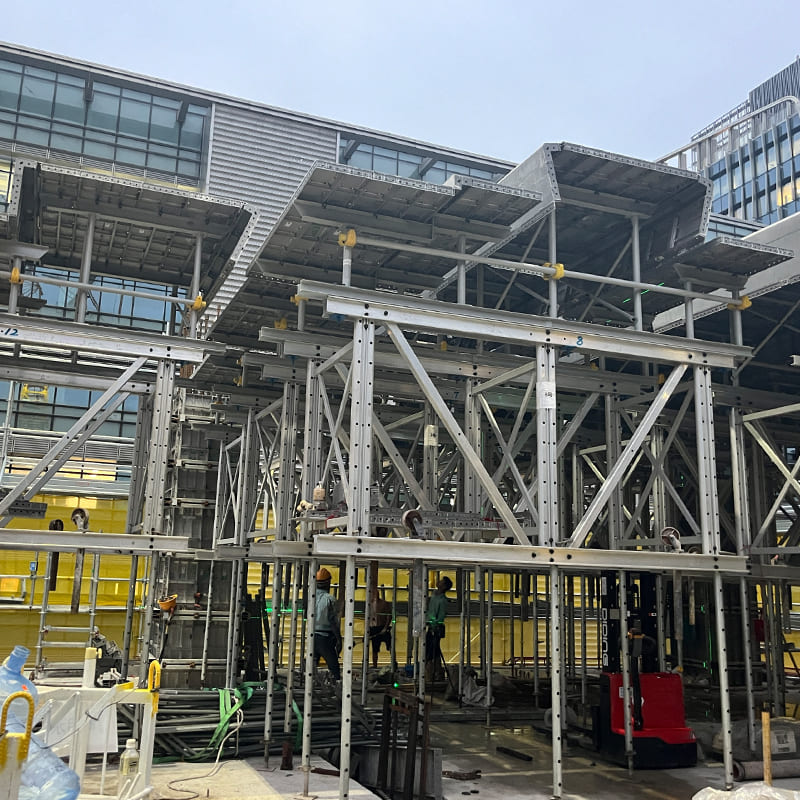

التطبيق: بناء أرضيات خرسانية مصبوبة في الموقع ذات مساحات كبيرة وعمق كبير للمباني الشاهقة.
