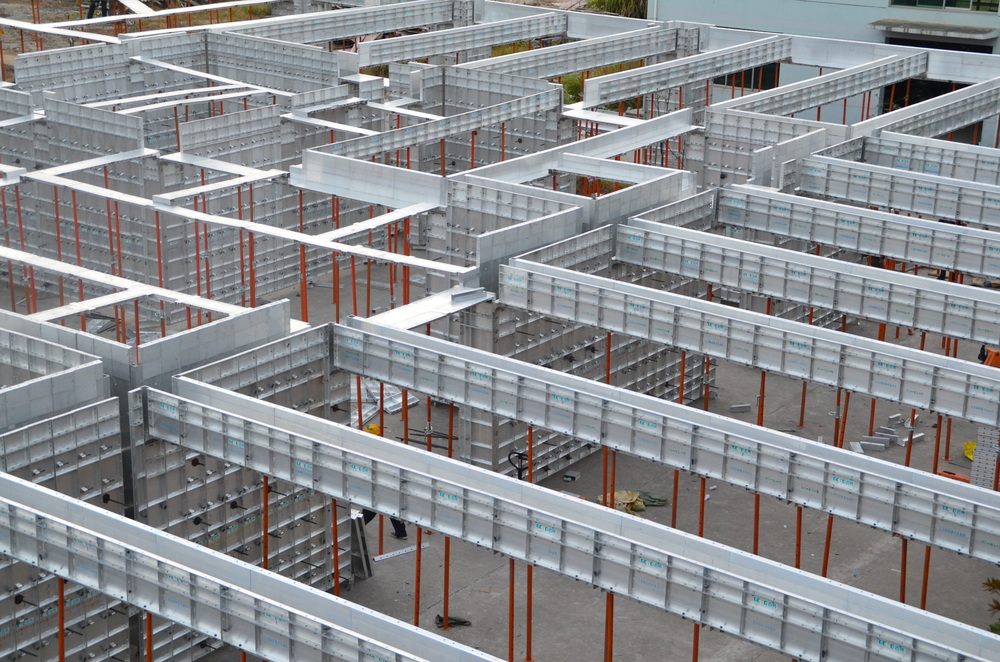

نظام القوالب الألومنيوم

نظام القوالب الألومنيوم

تُستخدم قوالب الألمنيوم بشكل أساسي لحل مشكلة بناء القوالب للهياكل الخرسانية المصبوبة في المباني السكنية، حيث توفر مزايا مثل تقصير فترة البناء والقضاء على الحاجة إلى التجصيص. باستخدام قوالب الألمنيوم، من الممكن إكمال صب البناء لطابق واحد في غضون 3 إلى 5 أيام.

قوالب الألمنيوم هي الجيل الجديد من قوالب البناء بعد قوالب الخشب والصلب، وتشكل مقاطع سبائك الألمنيوم المادة الأساسية ويتم تصنيعها في قوالب من خلال التشغيل الآلي واللحام وغيرها من العمليات، وهي مناسبة للهندسة الخرسانية. يمكن تجميع قوالب الألمنيوم بحرية وفقًا للهياكل والأحجام المختلفة. تصميمها وتطبيقها هو ابتكار تكنولوجيا القوالب.

أنظمة القوالب

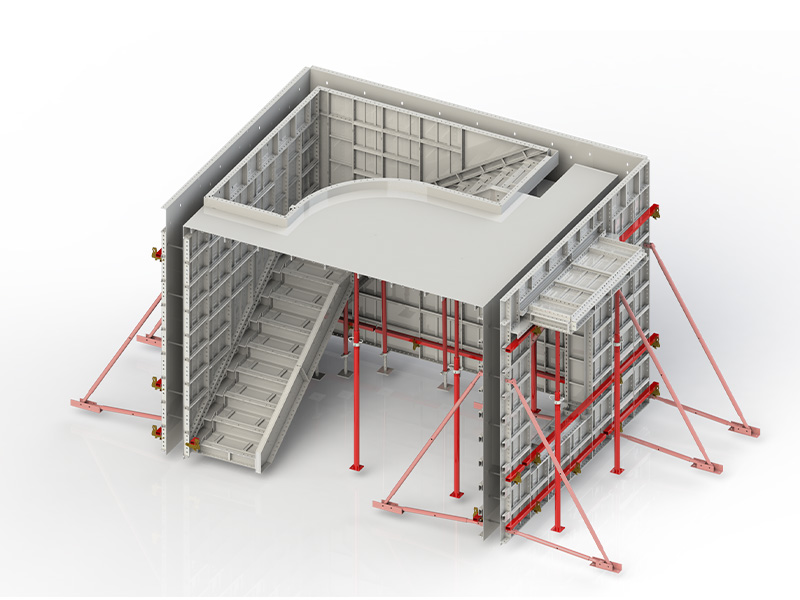

نظام الربط المسطح

إن القوالب ذات نظام التعزيز بالربط المسطح خالية من الحفر، مع تأثير صب عمودي جيد وملحقات تركيب أقل، مما يقلل من عبء عمل التركيب للعمال، وهو ما يتماشى أكثر مع عادات الاستخدام للعمال في بلدان مختلفة.

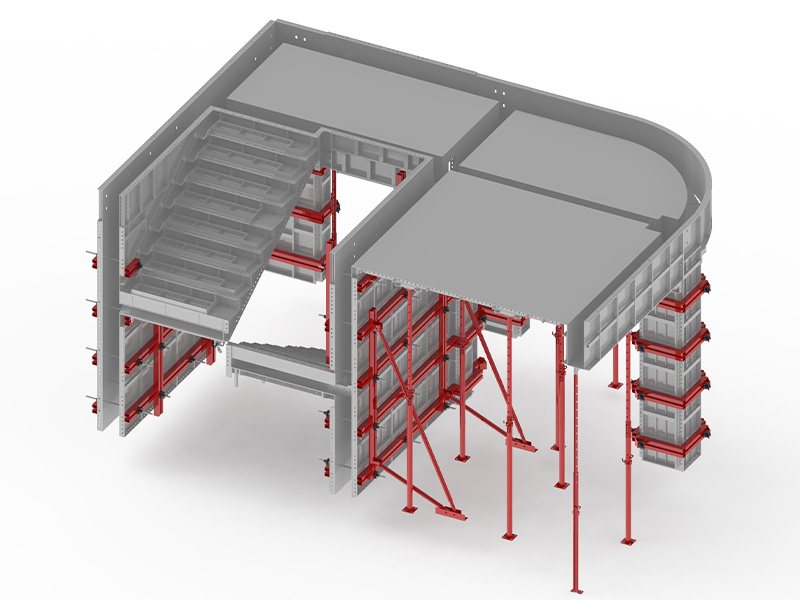

نظام قضيب الربط

إن تأثير تشكيل نظام تعزيز قضيب الربط سلس للغاية. إن نظام تعزيز قضيب الربط أكثر ملاءمة لمشروعات التجديد ذات الهياكل المختلفة والمشاريع ذات هياكل سمك الجدار أكبر من 400 مم.

المزايا

  • التوحيد القياسي العالي في التصميم: يتميز القالب بمعدل إعادة استخدام مرتفع، مما يسمح بما يصل إلى 200-300 دورة إعادة استخدام، كما أنه سهل التركيب والتفكيك.
  • تأثير تشكيل ممتاز: تحقيق العمودية والتسطيح في حدود 5 ملم، والوصول إلى الجص الخالي من الجص الحقيقي للجدران الداخلية والخارجية.
  • سلامة عالية: تتميز مادة قالب الألومنيوم بقوتها العالية وقدرتها العالية على التحمل ومقاومتها للتشوه، مما يشكل إطارًا شديد الثبات بمجرد تجميع النظام.
  • تكلفة أقل شمولاً: يؤدي الاستخدام العالي إلى تقليل التكاليف المتكاملة، وخفض نفقات العمالة بسبب التجميع السريع، وتقليل تأجير المعدات الثقيلة، وخفض تكاليف التلبيس والديكور، والاستفادة من قيمة الخردة العالية.

المواصفات

غرض

المواصفات

سبيكة الألومنيوم (6061-T6)

نسبة بواسون (Va)

0.3

الكثافة (ρ)

2.7 جرام/سم3

معامل المرونة (Ea)

70000 نيوتن/ملم²

قوة الخضوع (Fa)

200 نيوتن/ملم²

قوة القص (Fva)

115 نيوتن/مم²

تعبير

لوحة الحائط الداخلية والخارجية ولوحة الزاوية

لوحة جانبية وأسفل العارضة ولوحة زاوية

لوح لوح ورأس دعامة ولوح زاوية

لوحة الدرج

سبيكة معدنية

6061-T6

نوع المادة

البثق الكامل

نوع اللحام الرئيسي

اللحام بالاحتكاك والتحريك

سمك اللوحة

4 مم

سمك الإطار

8 مم

ارتفاع الإطار

63.5 / 65 مم

عرض لوحة الحائط القياسية

50 ملم إلى 600 ملم

ارتفاع لوحة الحائط القياسية

2400 ملم

حجم لوح البلاطة القياسي

600 مم × 1200 مم

وزن لوحة الألومنيوم

25 كجم/متر مربع

الدعامة القياسية

دعامة فولاذية قابلة للتعديل

عملية الإنتاج

140×140

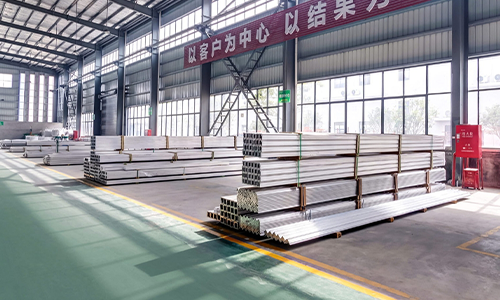

1.ملف الألومنيوم

140×140

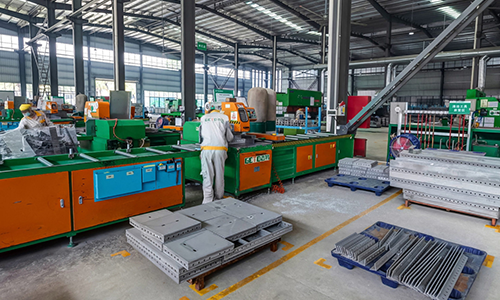

2. القطع

140×140

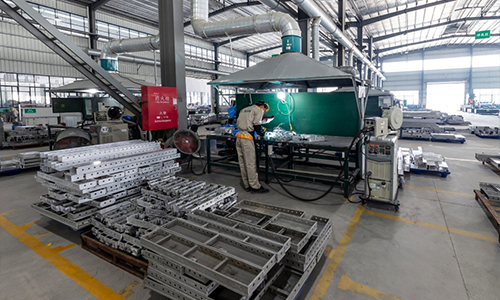

3. اللكم والحفر

140×140

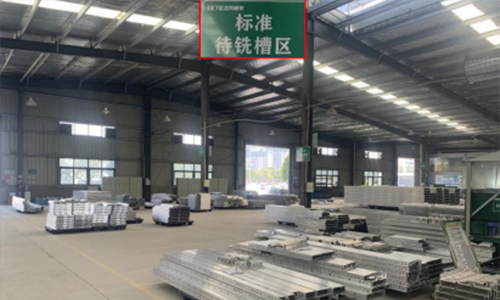

4. التثقيب

140×140

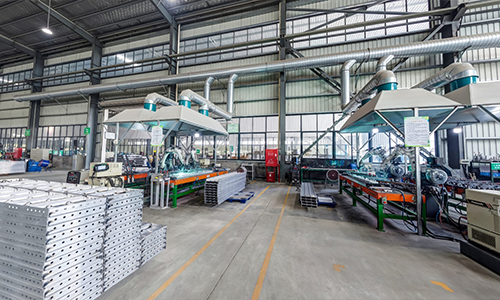

5. اللحام

140×140

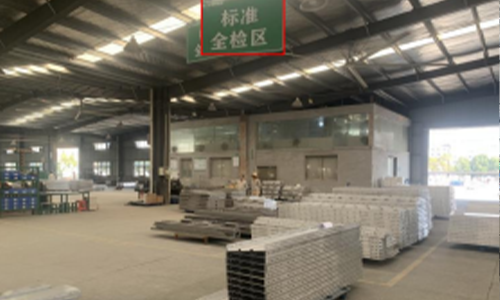

6. التفتيش الكامل

140×140

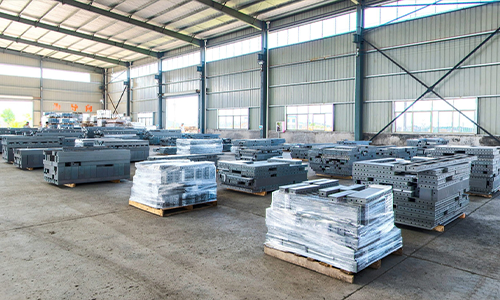

7. قوالب الألومنيوم

140×140

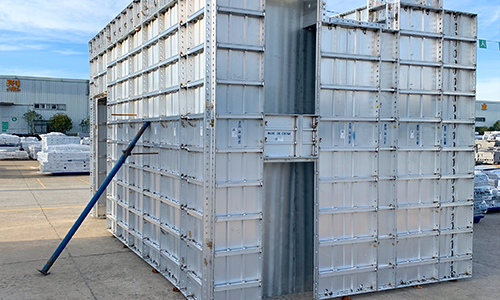

8. التجميع التجريبي (اختياري)

التعليمات

1.كم مرة يتم إعادة استخدام قوالب الألومنيوم بحيث تكون تكلفتها أقل من قوالب الخشب؟

يتم استخدام قوالب الألومنيوم في المباني التي يزيد عدد طوابقها القياسية عن 20 طابقًا حيث تكون التكلفة الإجمالية أقل.

2.ما هي مقارنة تكلفة العمالة بين قوالب الألومنيوم وقوالب الخشب؟

إن استخدام قوالب الألومنيوم يمكن أن يوفر حوالي 35% من تكاليف العمالة مقارنة بقوالب المؤقت.

1. هل يحتاج إلى عمال ذوي خبرة في تركيب قوالب الألومنيوم؟

قوالب الألمنيوم هي منتج موحد ويمكن تركيبها وفقًا للرسومات. كل لوحة لها رقمها الخاص حتى يتمكن العمال من العثور على اللوحة ذات الصلة بسهولة. كل ما يحتاجه العمال هو شرح بسيط قبل التركيب.

2. هل تتراكم الخرسانة على القوالب بعد استخدام القوالب عدة مرات؟

إذا تم تنفيذ العملية وفقًا لمعايير البناء، وتم استخدام عامل إزالة القالب مع الأحكام، وسنقوم بإجراء تنظيف بسيط بعد استخدام كل لوحة، فلن يحدث هذا الموقف.

3. هل هناك حاجة إلى معالجة لاحقة لفتحات ضغط الماء والكهرباء لاستخدام قوالب الألومنيوم؟

لا، يمكننا عمل فتحات ضغط على القوالب وفقًا لرسومات المياه والكهرباء لتقليل عبء العمل في البناء الثانوي.

4. كيف تتعامل مع الدرج؟

الدرج عبارة عن قالب كامل أيضًا. في عملية الصب، يمكن فصله عدة مرات للصب عن طريق فتح ثقب أو فتح جزء من ألواح غطاء الدرج لصنع قالب الدرج عالي الجودة.

ما هي خطوات التوريد ومدة التسليم لمنصة التسلق الذاتي؟

في العادة، بالنسبة لـ 40 موضعًا للآلة، يستغرق الأمر 10 أيام لتعميق التصميم، و35 يومًا للإنتاج، و7 أيام للنقل والتحميل وتخليص البضائع، بإجمالي حوالي 52 يومًا. يتم تحديد وقت الشحن وفقًا لجداول الشحن الخاصة بالموانئ المختلفة وشركات الشحن.

1. ماذا عن تأثير السطح الخرساني المصنوع من قالب الألومنيوم؟

بعد تفكيك قالب الألومنيوم، يمكن تحقيق تأثير الخرسانة ذات الوجه العادل. الجدار أملس، والمسطح الرأسي 3 مم - 5 مم، ولا توجد حاجة للجص.

2. هل سيكون هناك تشوه أو انفجار في قوالب الألومنيوم؟

إذا تم التثبيت وفقًا لمعايير البناء، فلا يقوم العمال بتفكيك القوالب بعنف، فلن يحدث تشوه القوالب وانفجارها. قبل صب الخرسانة، يجب على العمال فحص جهاز التعزيز.

1. ما نوع المشروع المناسب لاستخدام قوالب الألومنيوم؟

قوالب الألومنيوم هي مادة جديدة تحل محل القوالب التقليدية. وهي مناسبة لجميع أنواع المنازل العادية والفيلات والمباني المكتبية الشاهقة وسلسلة من المباني الحديثة. طالما أن الطابق القياسي يزيد عن 20 طابقًا، فإننا نوصيك باستخدام قوالب الألومنيوم بحيث تكون التكلفة الإجمالية أقل.

2. هل يمكن استخدام قوالب الألومنيوم GETO مع قوالب الخشب؟

نعم، تستطيع شركة GETO توفير مجموعة كاملة من أنظمة القوالب المصنوعة من الألومنيوم، ويمكن لجميع هياكل المشروع بأكمله استخدام القوالب المصنوعة من الألومنيوم. ومع ذلك، في بعض الأجزاء الخاصة، حيث يكون استخدام القوالب نادرًا، نوصي باستخدام القوالب الخشبية. يمكن أن يوفر لك الجمع بين الألومنيوم والخشب تكاليفك.

3. هل يمكن استخدام قوالب الألومنيوم GETO في التصنيع المسبق؟

نعم، يمكن دمج القوالب المصنوعة من الألومنيوم مع أعمال التجهيز المسبق. تقدم شركة GETO خطط التصميم وفقًا للمشروع.

140×140

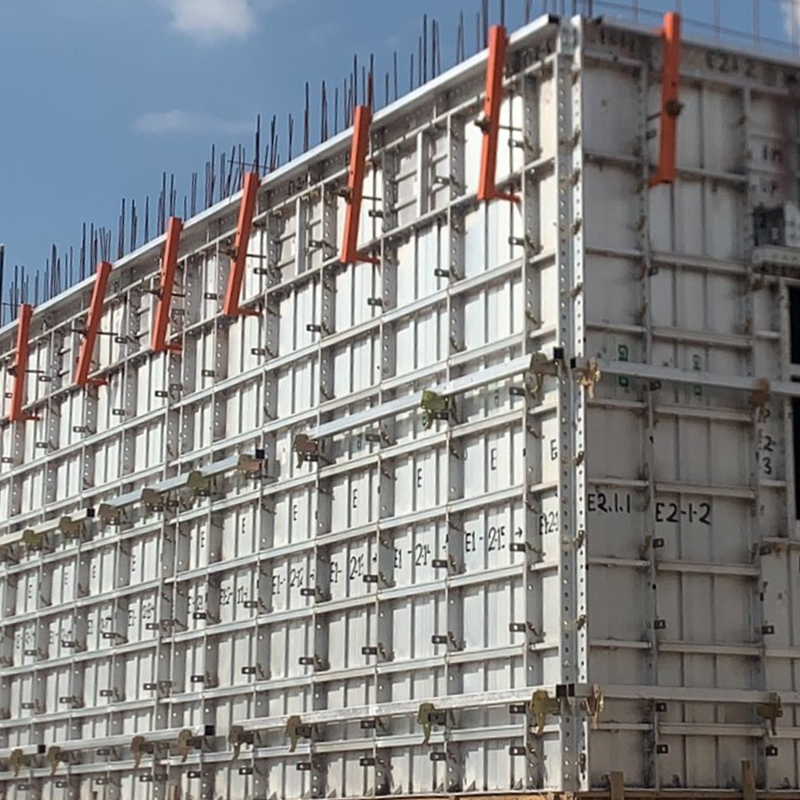

نظام الجدار

140×140

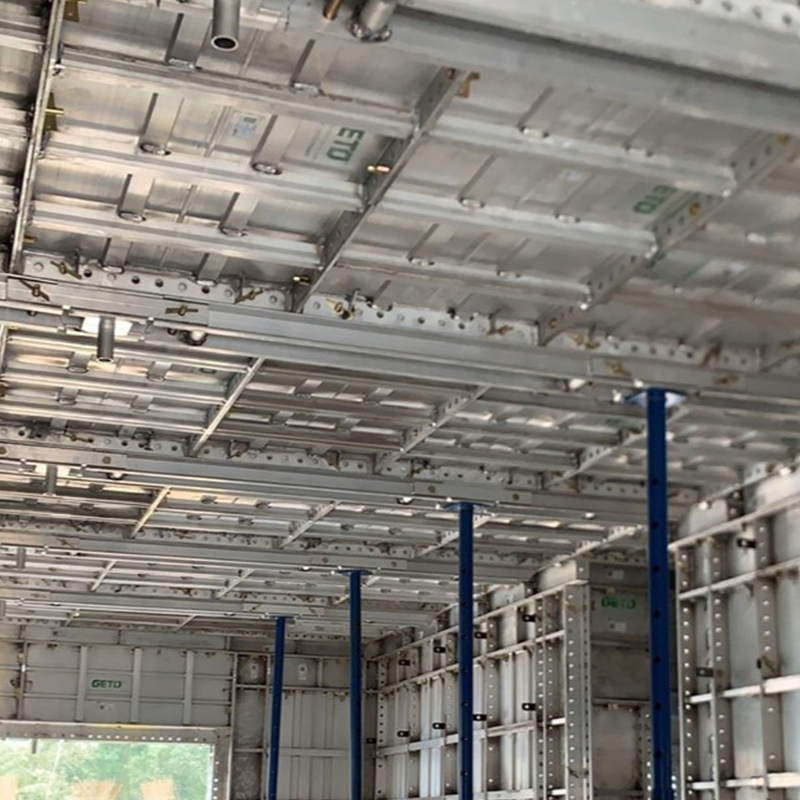

نظام السطح

140×140

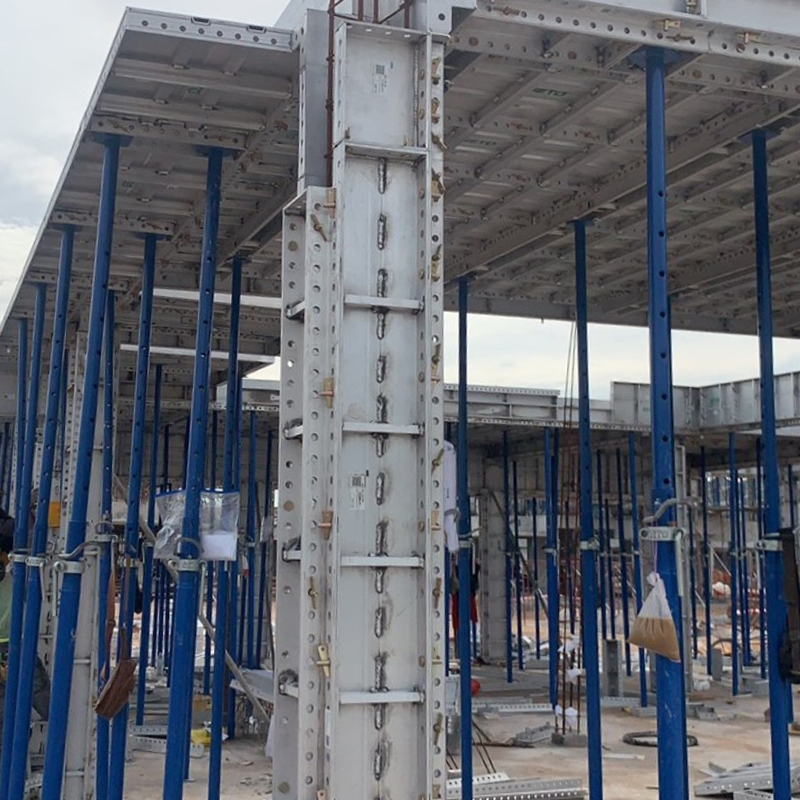

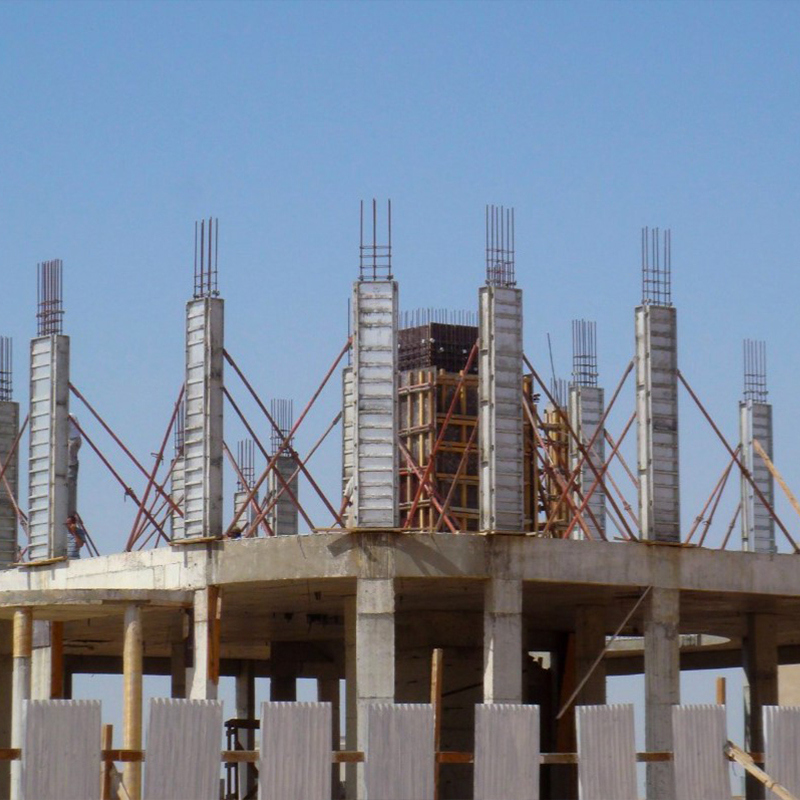

عمود

140×140

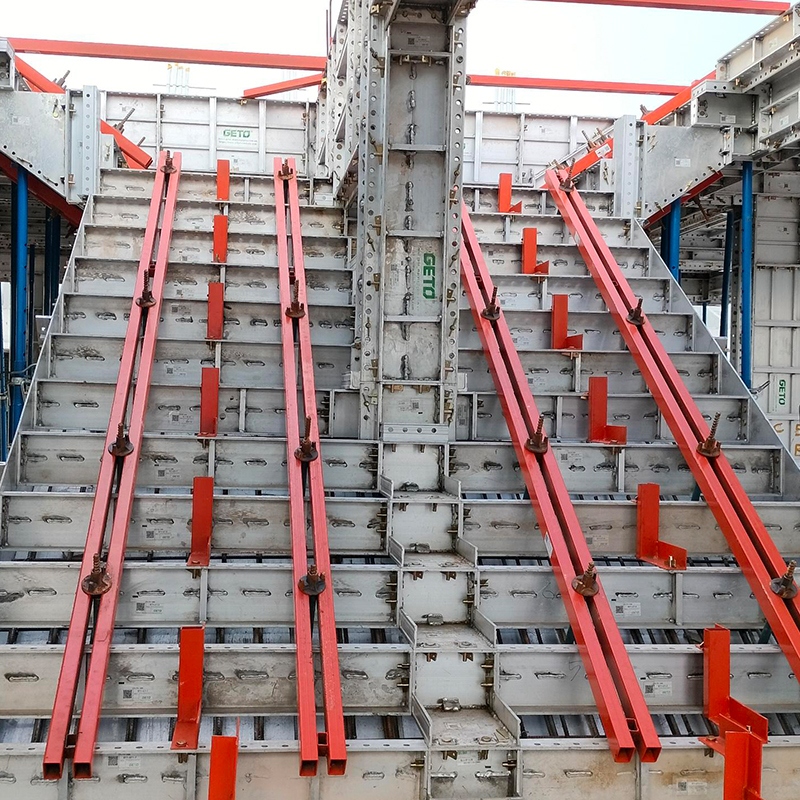

سلم

140×140

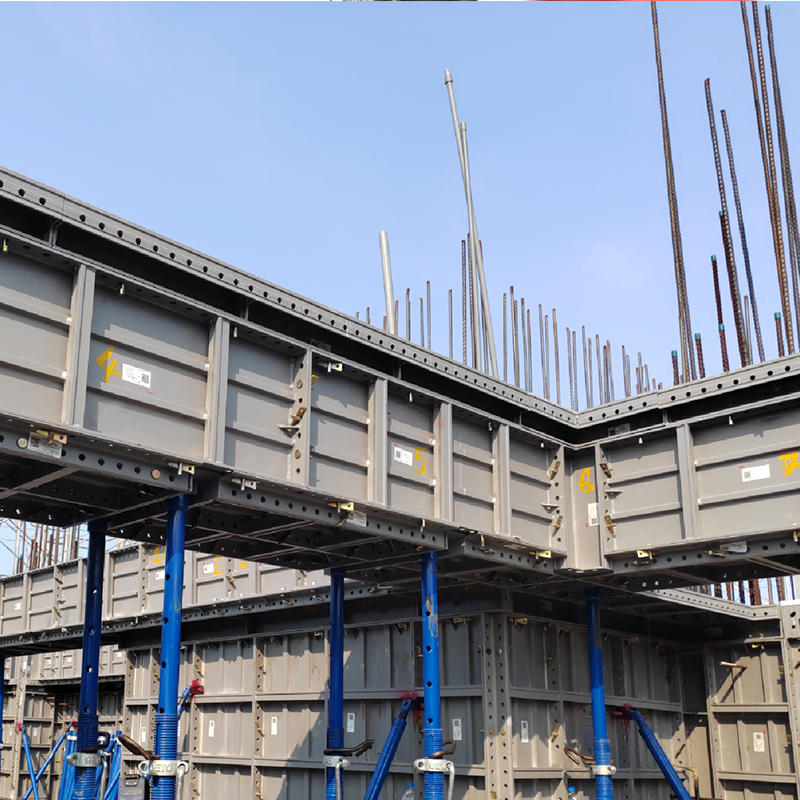

نظام الشعاع

140×140

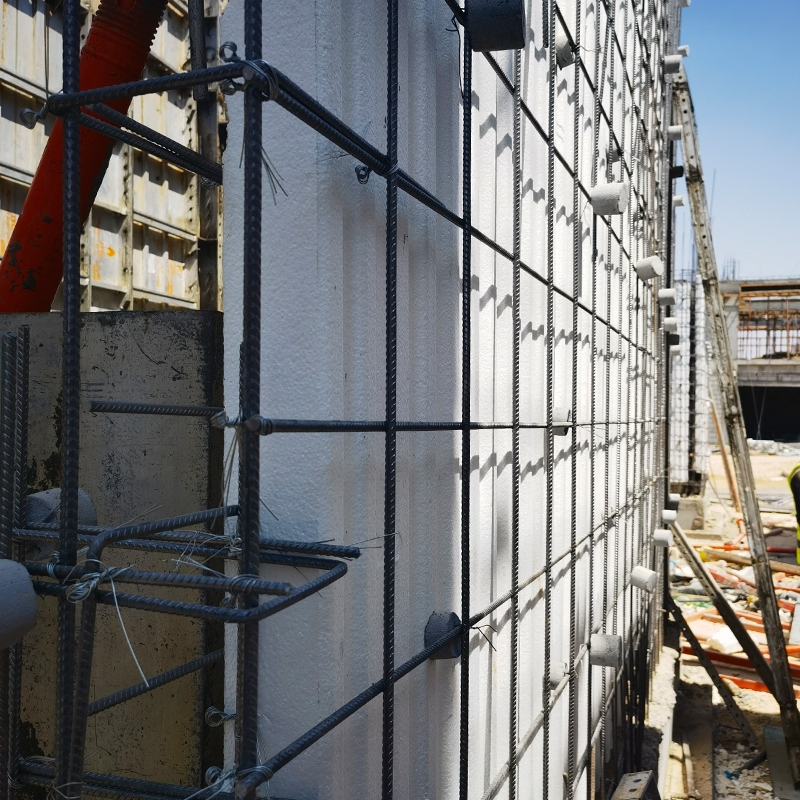

لوح عزل الجدران الخارجية

140×140

عمود

140×140

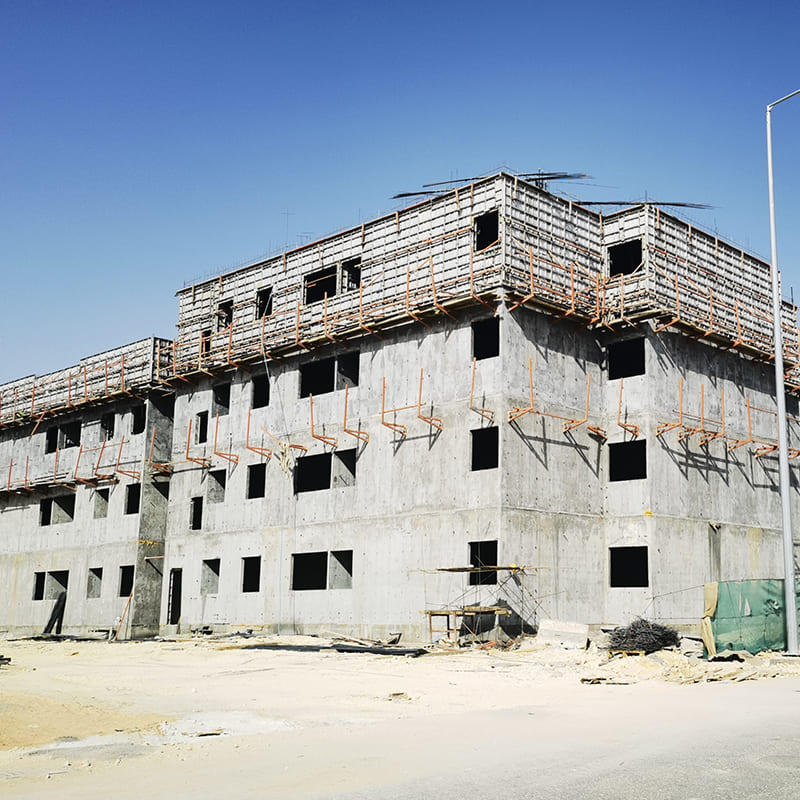

مبنى سكني / شقة

140×140

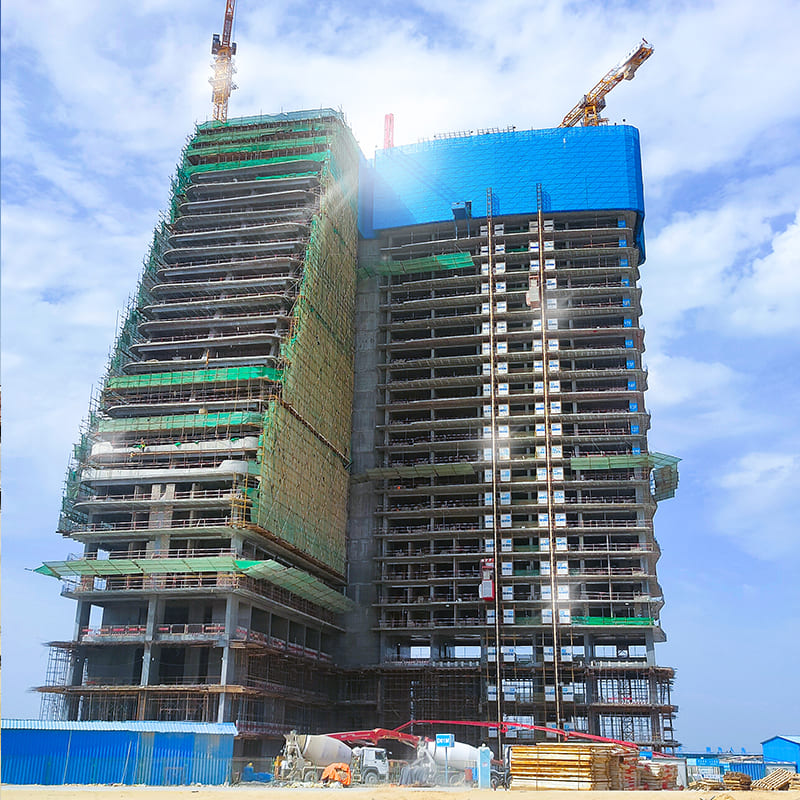

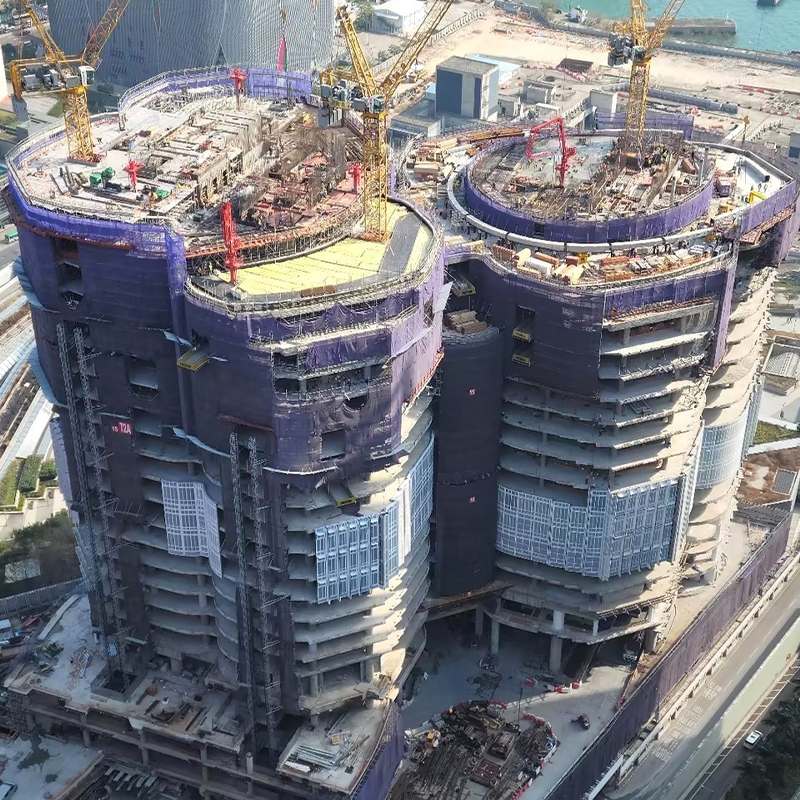

مبنى سكني شاهق الارتفاع

140×140

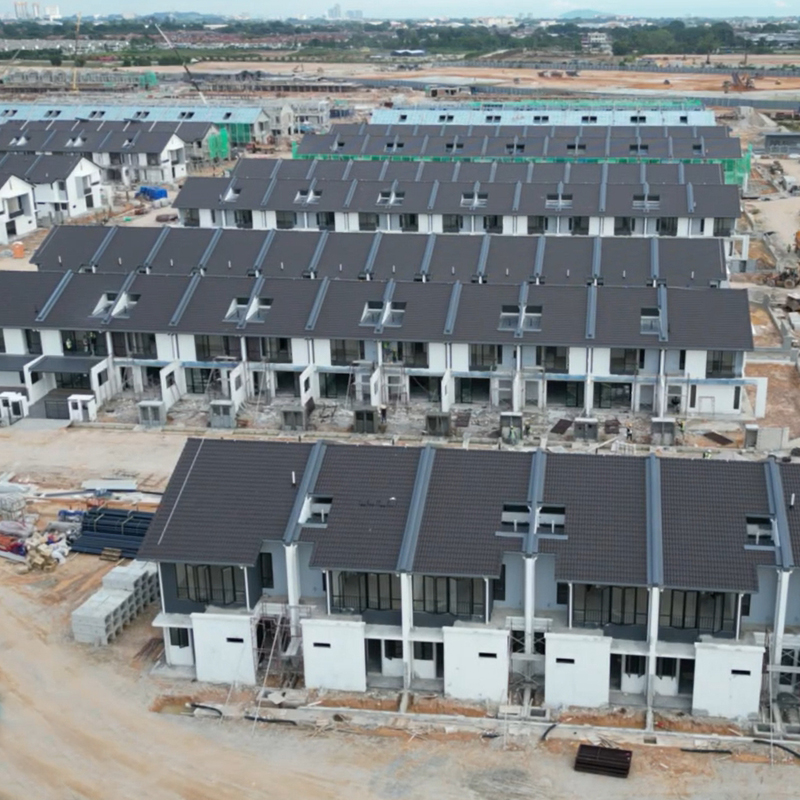

فيلا

140×140

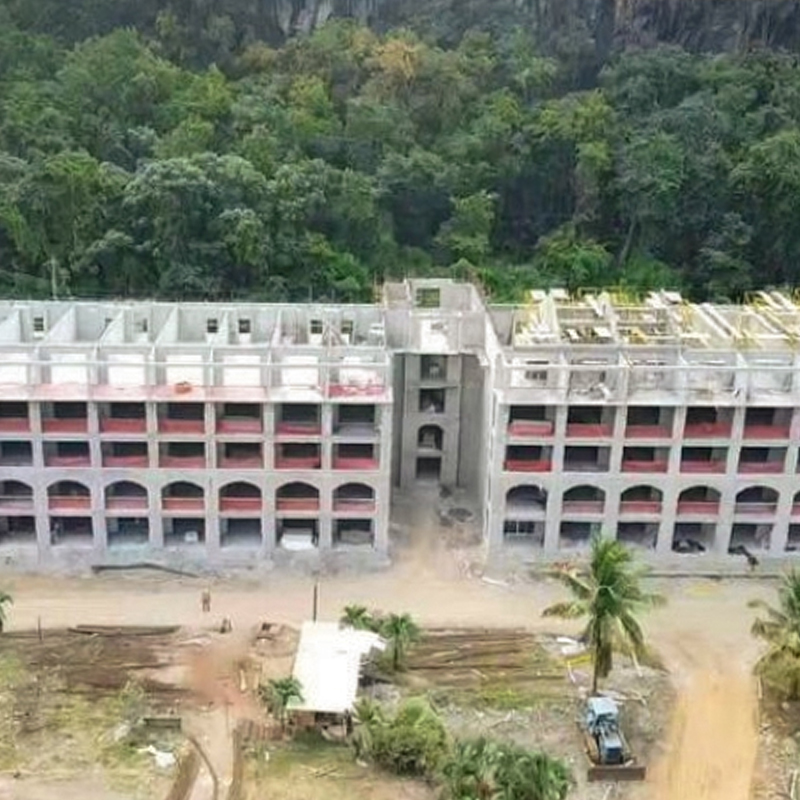

الفندق

مبنى المكاتب

مبنى المكاتب

140×140

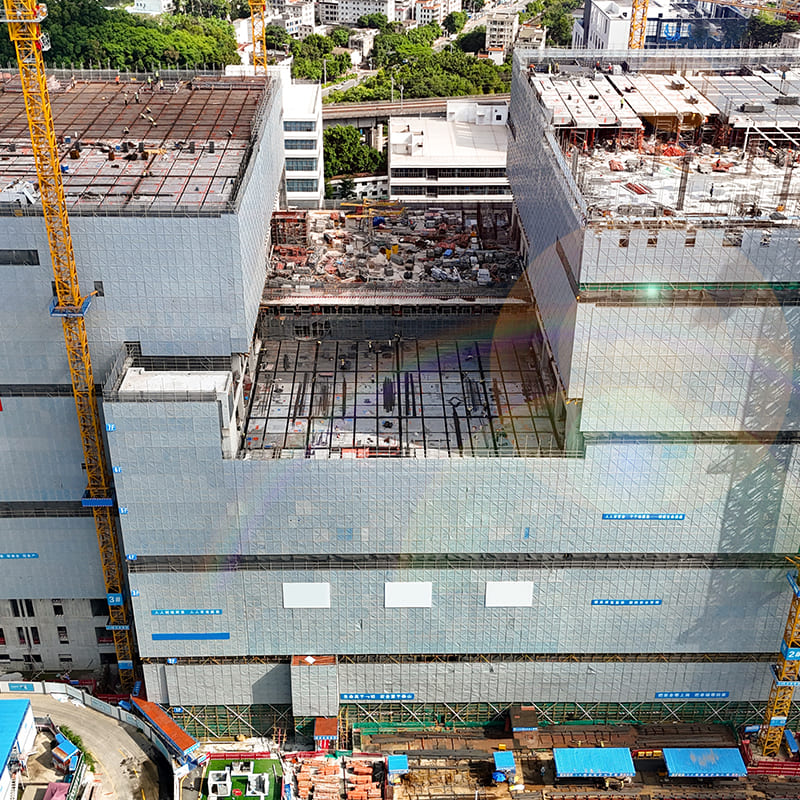

مبنى صناعي

140×140

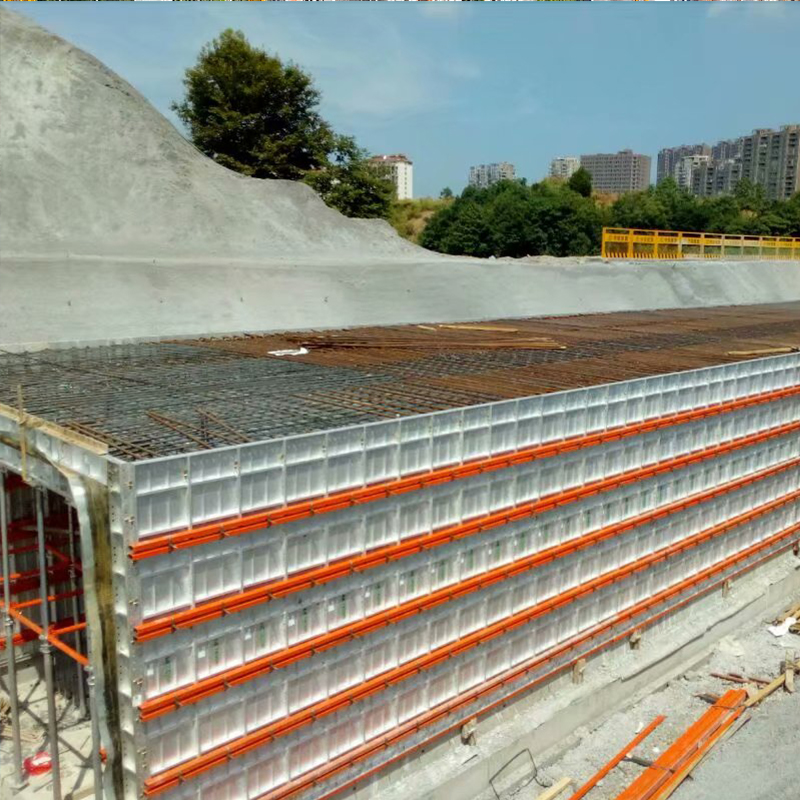

نفق المرافق / معرض الأنابيب

140×140

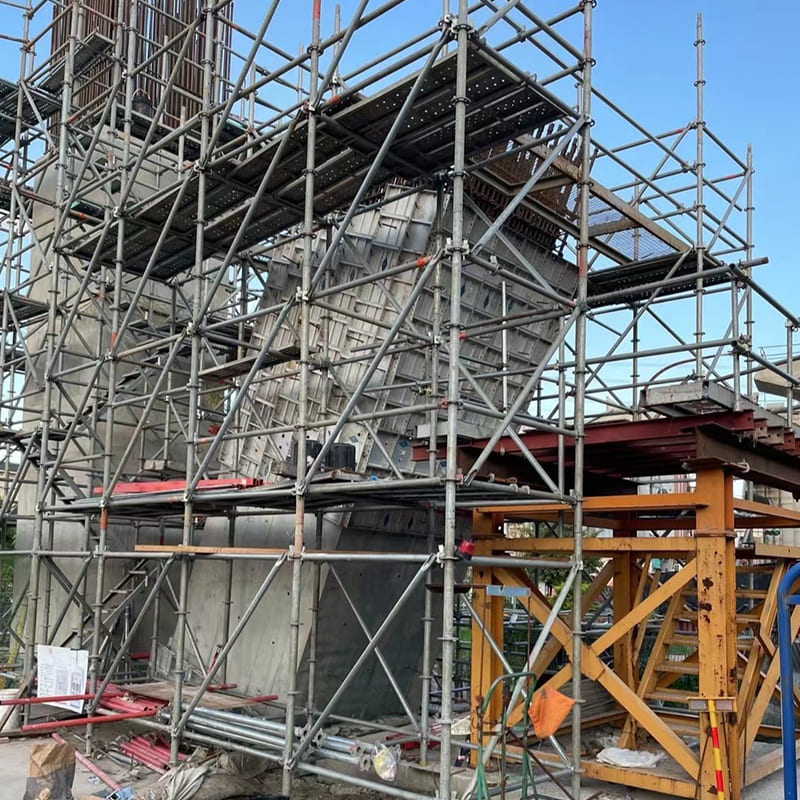

محطة مترو
