إطار جدار أحادي الجانب

إطار جدار أحادي الجانب

تم تصميم نظام القوالب أحادية الجانب للجدران لتطبيقات مثل محطات المترو والجدران الخارجية للطوابق السفلية، حيث تكون هناك حاجة إلى عزل مائي عالي ولا يكون استخدام قضبان الربط للتسليح ممكنًا. يتطلب هذا النظام تركيب نظام القوالب على جانب واحد فقط أثناء صب الخرسانة.

أنظمة القوالب

140×140

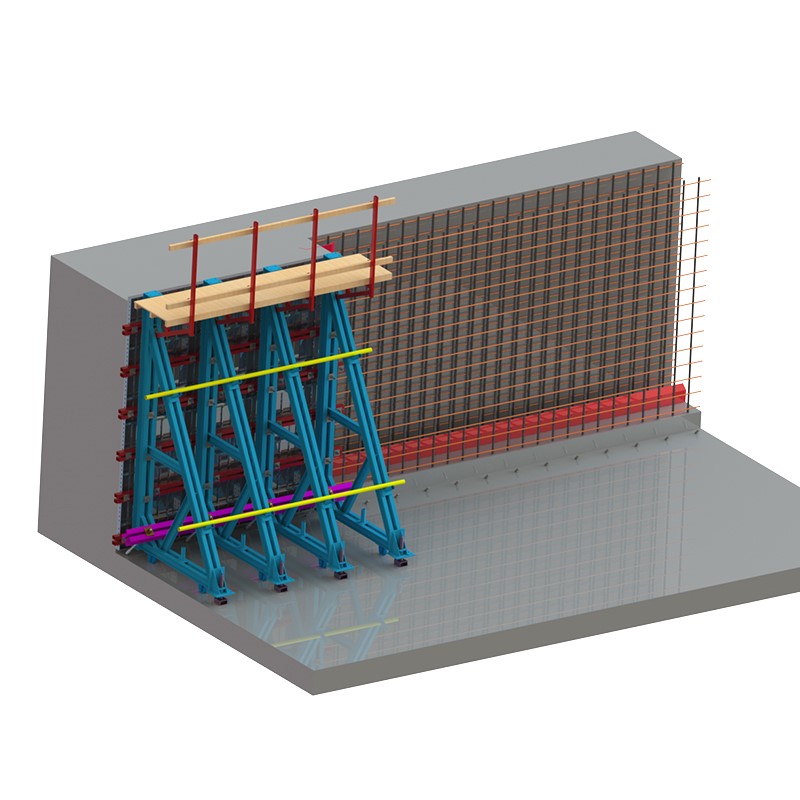

إطار جدار أحادي الجانب من النوع المثلث الثقيل الوزن

140×140

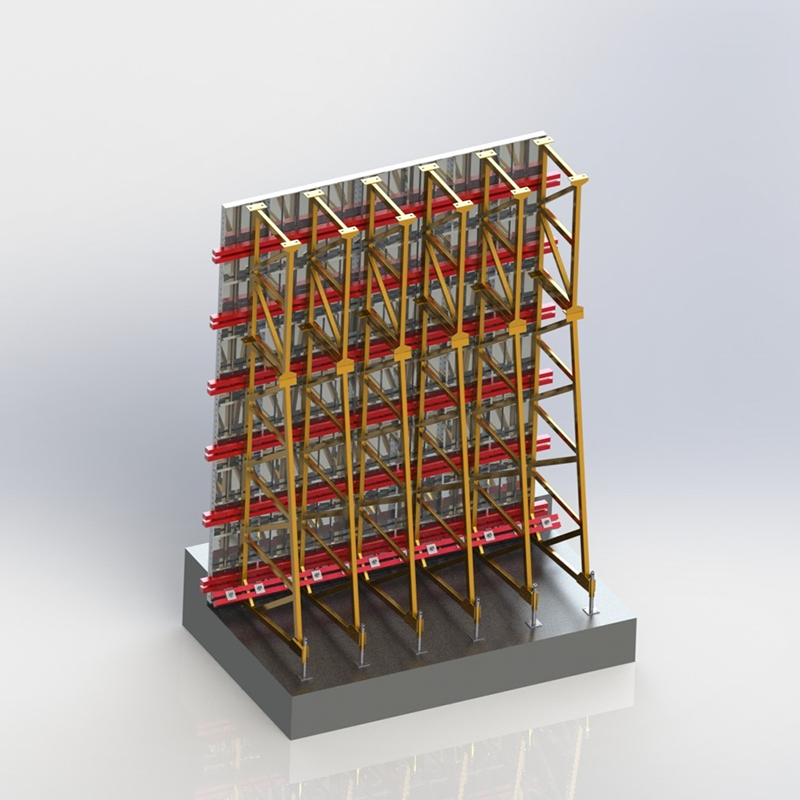

إطار جداري أحادي الجانب خفيف الوزن على شكل مثلث

140×140

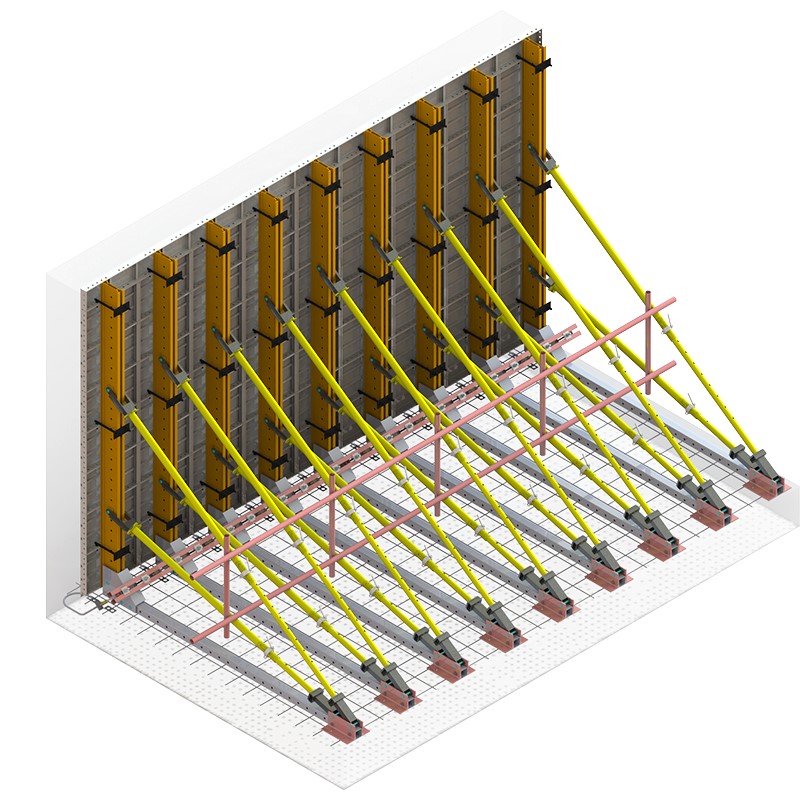

إطار جدار أحادي الجانب من نوع شعاع الألومنيوم

المواصفات

إطار جدار أحادي الجانب من نوع شعاع الألومنيوم إطار جدار أحادي الجانب على شكل جملون مثلثي
نمط الإطار
ارتفاع الجدار الجانبي المطبق 3.0 متر وما دون 3.0م-7.5م
تباعد التخطيط 600 ملم 800 ملم
وزن مكونات الألومنيوم 16.92كجم
وزن مكونات الفولاذ 106.15كجم 208.37كجم
والير في حاجة لا نعم
الوزن الإجمالي للإطار 125.35كجم 208.37كجم
المزايا ①الإطار أخف وزنًا. يبلغ وزنه 60% فقط من وزن الهيكل أحادي الجانب للجمالون المثلث، والذي يمكن تحريكه أو رفعه يدويًا؛
②معدل إعادة استخدام مرتفع للمواد، حيث يمكن تسليم جزء من مواد المنتج إلى مواقع بناء أخرى للاستخدام؛
③انخفاض تكلفة المواد؛
④تتمتع مكونات الألومنيوم بقيم خردة أعلى؛
⑤أعمال أقل عمالة وتشغيل أكثر أمانًا؛
⑥متوافق مع متطلبات البناء الصديقة للبيئة.
①الإطار العام قوي، حيث يتم لحام غالبية المكونات في المصنع؛
②أعمال أقل للتركيب والتفكيك، مما يساهم في زيادة كفاءة العمل في الموقع؛
③هيكل إطار مستقر مع أداء ميكانيكي أفضل.

احتياطات عند صب إطار الجدار أحادي الجانب

  • التحكم في سرعة الصب لمنع الانتفاخ.
  • من المقترح أن يتم الصب على شكل أقسام مع الرفع، وذلك لتثبيت موضع الإطار وتحسين جودة الصب لمنتج الصب الخرساني النهائي.
  • من المستحسن أن يتم الصب على شكل طبقات، وذلك للمساعدة في التخلص من الغازات الموجودة في الخرسانة وتقليل حدوث ظاهرة قرص العسل على سطح الخرسانة.

140×140

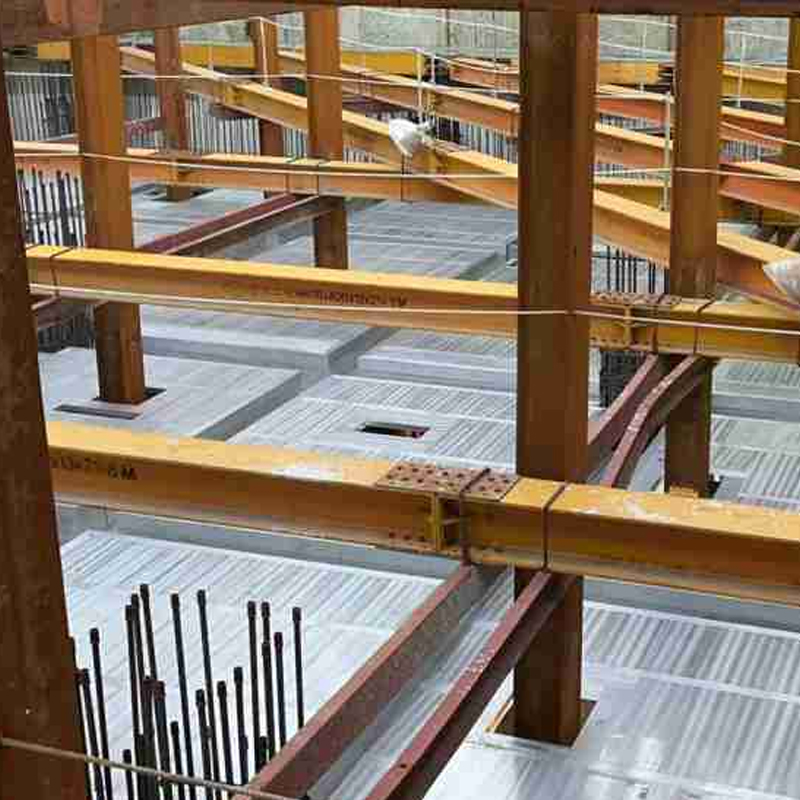

تثبيت

140×140

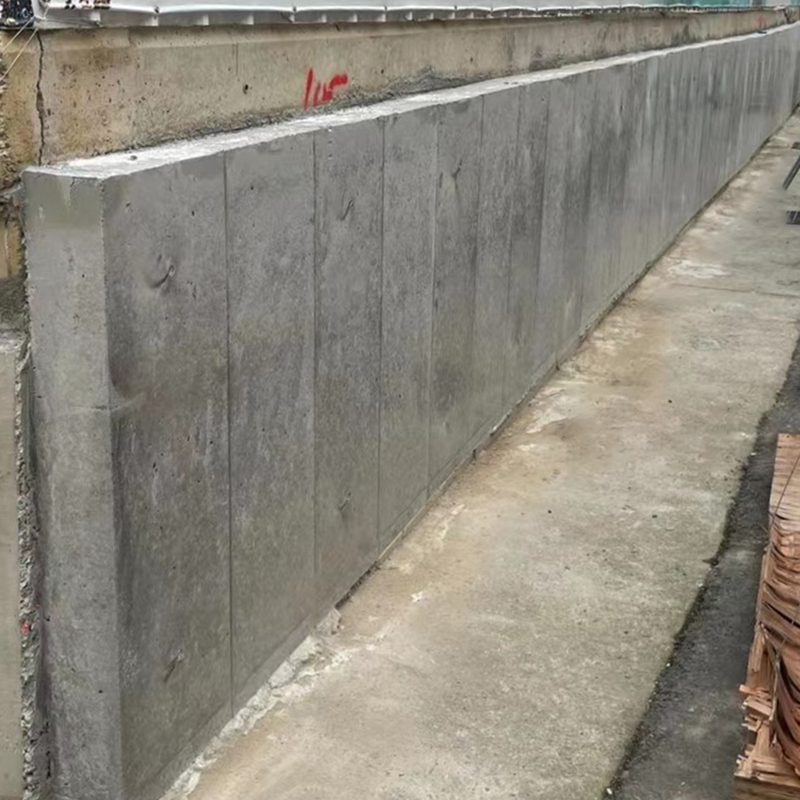

تأثير الصب

التطبيق: الهياكل السطحية ذات المساحة الكبيرة وبدون عوارض، مثل شرفات السيارات ومنصات العرض.
