أنظمة التدعيم

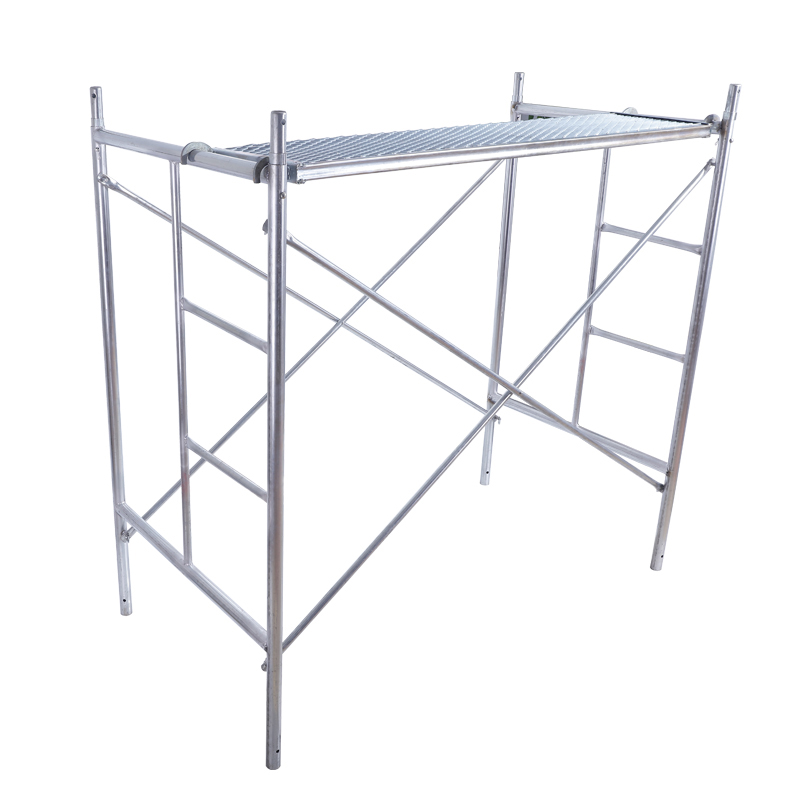

سقالة إطارية على شكل حرف H

سقالة إطارية على شكل حرف H

سقالة الإطار H هي نوع من السقالات، والتي تستخدم على نطاق واسع في المباني والقاعات والجسور والجسور العلوية والأنفاق وما إلى ذلك، أو كدعم رئيسي لقوالب الطاولة.

المزايا

يمكن استخدامه أيضًا كسقالة شبكية داخلية وخارجية للمباني الشاهقة.

يتكون هذا النوع من السقالة بشكل أساسي من الإطار الرئيسي والإطار العرضي والدعامة المتقاطعة ولوح السقالة والقاعدة القابلة للتعديل.

السطح: مجلفن مسبقًا، مجلفن بالغمس الساخن، مطلي، مطلي بالمسحوق

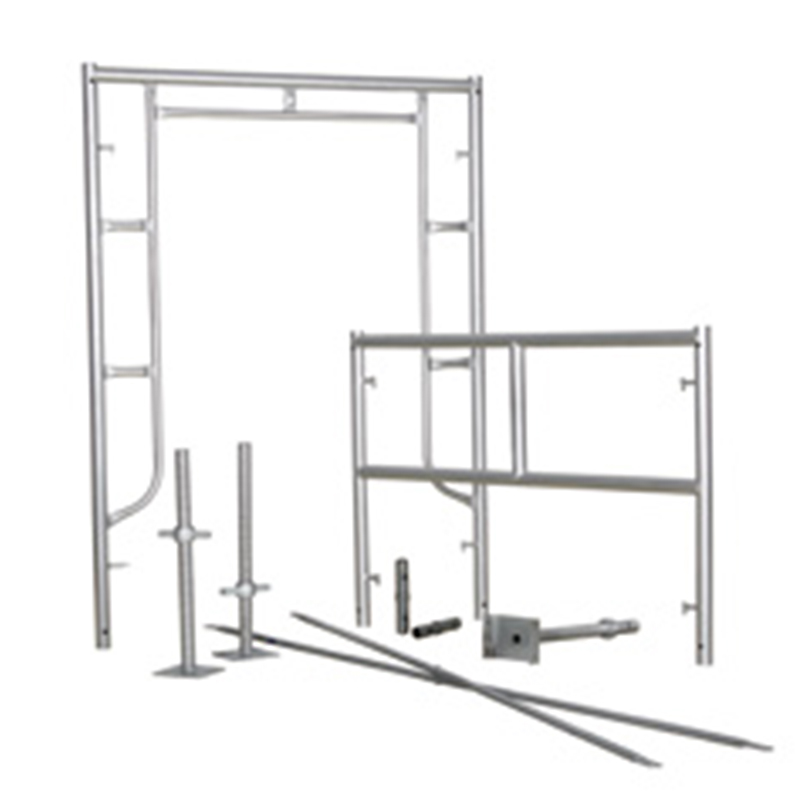

المكونات الرئيسية: الإطار، الدعامة المتقاطعة، دبوس الوصلة، الممشى، الرافعة الأساسية، الرافعة ذات الرأس U والعجلات.

المواصفات

العرض*الارتفاع

الأنبوب الخارجي، الأنبوب الداخلي

1219*1930 ملم

42*1.8 مم، 25*1.5 مم

1219*1700 مم

42*2.2 مم، 25*1.5 مم

1219*914 ملم

42*2.2 مم، 25*1.5 مم

914*1930 ملم

42*2.0 مم، 25*1.5 مم

914*914 ملم

42*2.0 مم، 25*1.5 مم

42*1.8 مم، 25*1.5 مم

العرض*الارتفاع

الأنبوب الخارجي، الأنبوب الداخلي

1219*1930 ملم

42*2.2 مم، 25*1.5 مم

1219*1700 مم

42*2.0 مم، 25*1.5 مم

914*1700 مم

42*1.8 مم، 25*1.5 مم

التطبيق: يستخدم في الأجزاء الهيكلية للمباني، مثل الإطارات الهيكلية، ودرابزين السلالم، ودعامات السقف، وما إلى ذلك.
