منصة التسلق الذاتي

منصة التسلق الذاتي

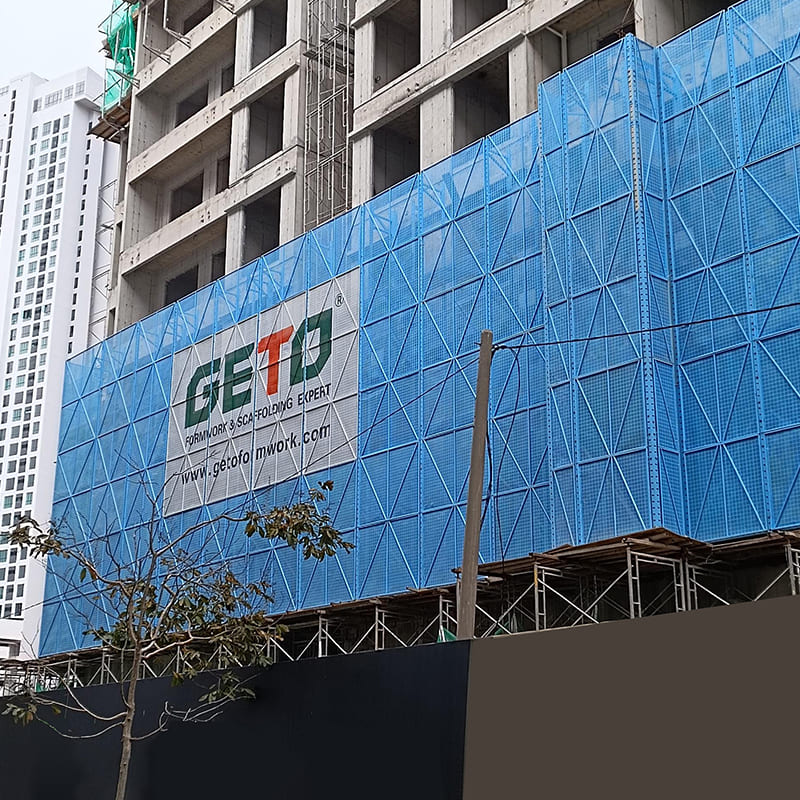

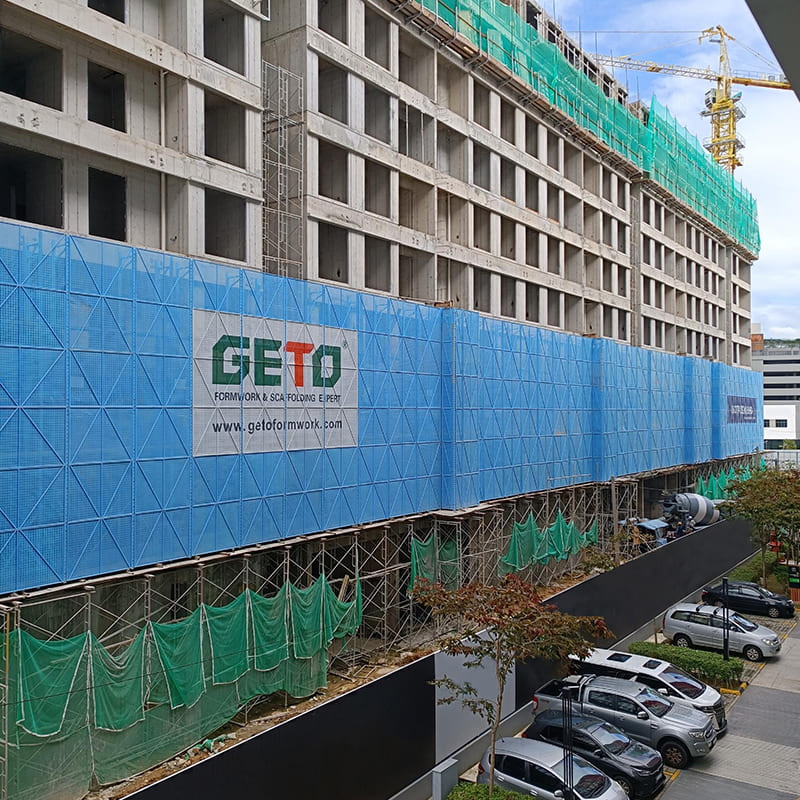

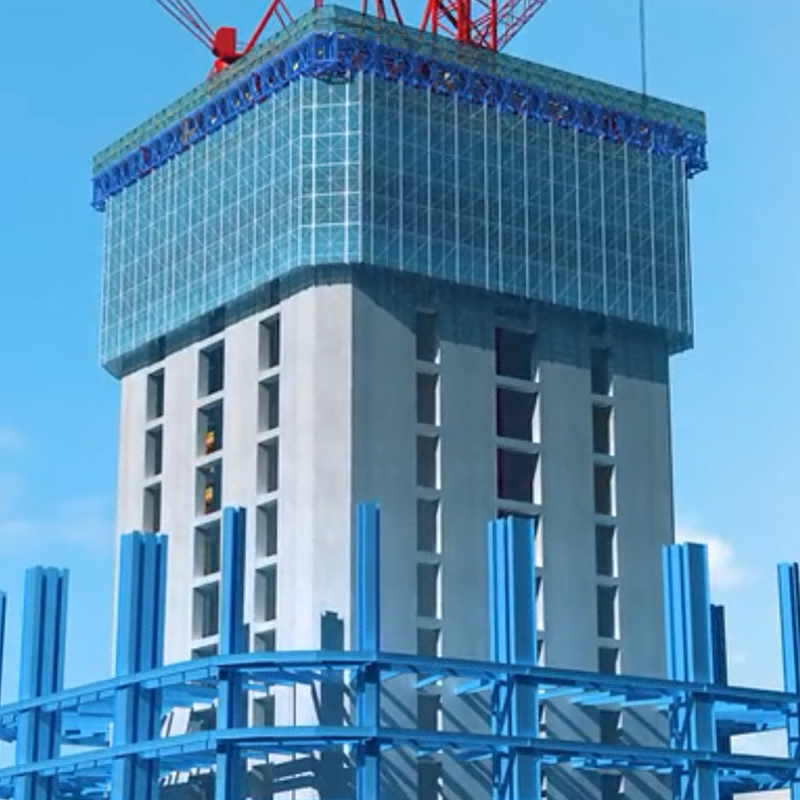

منصة التسلق الذاتي هي نوع من السقالات التي يتم نصبها على ارتفاع معين وربطها بالهيكل. وتعتمد على معداتها الرافعة للصعود أو النزول مع الهيكل طبقة تلو الأخرى. وتتميز بأجهزة مقاومة للانقلاب ومقاومة للسقوط. وفي حوزتنا تقرير فحص وطني لسقالة تسلق شاهقة الارتفاع بارتفاع 22.5 متر، مناسبة للمباني الشاهقة للغاية بارتفاعات طبقات قياسية تصل إلى 5.3 متر.

المزايا

  • فوائد اقتصادية عالية: توفير 30% -50% من تكاليف البناء.
  • صديق للبيئة: يوفر مواد البناء والكهرباء.
  • آمنة وموثوقة: هيكل فولاذي بالكامل مع حماية كاملة وميزات أمان متخصصة.
  • ذكي: مزود بنظام مراقبة لسلامة التحميل.
  • موقع البناء أنظف.

البيانات الفنية لنظام القوالب الهيدروليكية المتسلقة الأوتوماتيكية GTP100

الرقم التسلسلي

غرض

مواصفة

1

قدرة الرفع (منصة تسلق ذات وحدة واحدة)

100 كيلو نيوتن

2

ارتفاع الصب القياسي المجزأ

3.0م-5.5م

3

أقصى ارتفاع للتسلق

5 دقيقة/دقيقة

4

عرض التأثير لكل قوس

حوالي 4 أمتار (وفقًا لمواصفات المشروع)

5

عرض منصة العمل

2.4م

6

أقصى ميل

+/-10°

7

القوة الدافعة

الطاقة الهيدروليكية

8

نظام قوالب الجدران

قوالب الألمنيوم / قوالب الفولاذ / قوالب الحزم الخشبية

ظروف التشغيل

شروط إنشاء قوالب التسلق والتسلق:

  • لا توجد ظروف جوية قاسية (مثل العواصف الرعدية، المطر، الثلج، الضباب، الصقيع، الضباب، أو البرد) أثناء التشغيل.
  • لا يتجاوز ضغط الرياح الأساسي المستوى 5 (حوالي 24.5-28.5 م/ث).

في سرعات الرياح التي تزيد عن المستوى 7 (حوالي 13.9-17.1 م / ث)، تكون تدابير التعزيز ضد الأعاصير ضرورية لقوس التسلق.

*ملاحظة: بالإشارة إلى المعايير الفنية الموضحة في المعيار الفني لهندسة القوالب الهيدروليكية المتسلقة لجمهورية الصين الشعبية.

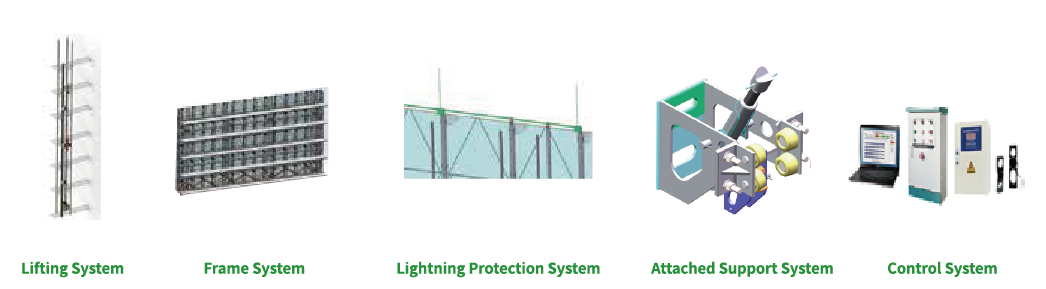

عناصر

نظام الرفع

منصة التسلق الذاتية (المعروفة عمومًا باسم إطار التسلق) هي امتداد وتطوير للسقالة الخارجية. إنها مجموعة كاملة من معدات البناء التي تم تطويرها من المفهوم التقليدي لمواد البناء. تمتلك جميع وظائف السقالة التقليدية، وهي مناسبة بشكل خاص للمباني الشاهقة والمباني الشاهقة للغاية. يتكون نظام الرفع من مسار الشريحة، وقوس التعليق الرافع، وإطار التعليق السفلي، والرافعة الكهربائية المتسلسلة، وإطار التعليق العلوي.

نظام الإطار

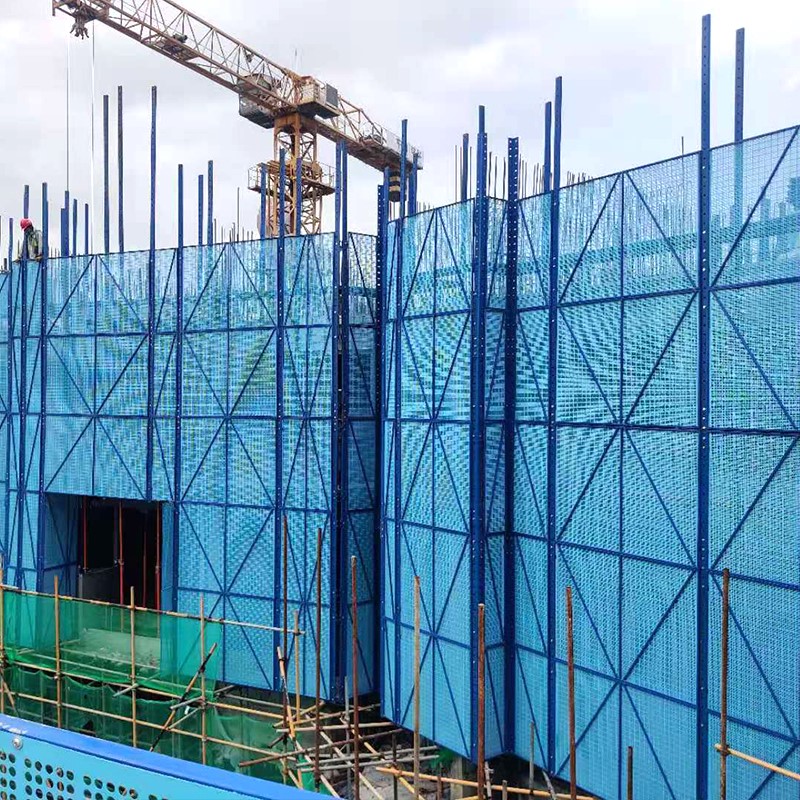

نظام الإطار هو المكون الرئيسي لربط السقالة الرافعة، كما أنه منصة التشغيل الآمنة للمقاولين. يتكون هيكل الإطار بشكل أساسي من لوحة الممشى، والأعمدة، والشبكة الواقية، والجملون، ولوحة الدوران، وما إلى ذلك.

نظام الحماية من الصواعق

يتكون النظام من إنهاء الهواء وشبكة التأريض وسلك التأريض.

نظام الدعم المرفق

نظام الدعم المرفق هو هيكل داعم متصل مباشرة بهيكل المبنى ومتصل بالإطار الرئيسي الرأسي لتحمل الأحمال ونقلها. مع وظيفة الدعم ومقاومة السقوط ومقاومة الانقلاب.

نظام التحكم

لتشكيل نظام التحكم، بعض المكونات الأساسية هي الكمبيوتر، والهاتف المحمول، والكمبيوتر اللوحي، وجهاز التحكم عن بعد، وصندوق التحكم الرئيسي للمستشعر، وصندوق التحكم الفرعي، وخط الكابل ومستشعر التحميل.

140×140
140×140

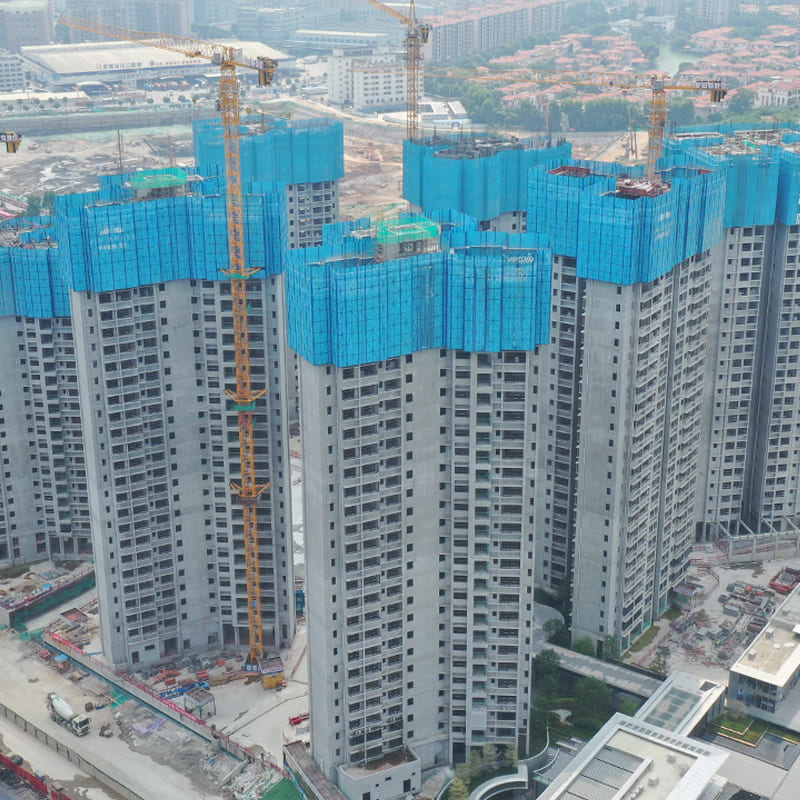

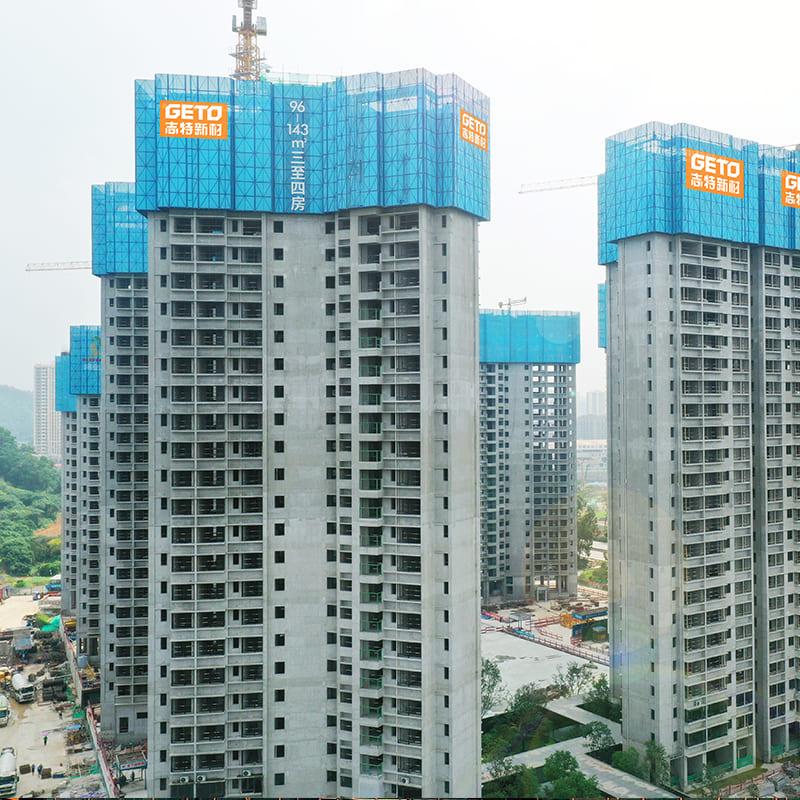

التطبيق: متطلبات الحماية الطرفية للمباني العالية وتوفير منصة تشغيل لبناء واجهات المباني، مثل المباني التجارية والمباني السكنية والمباني الشاهقة، وما إلى ذلك
