قوالب التسلق الهيدروليكية الأوتوماتيكية

قوالب التسلق الهيدروليكية الأوتوماتيكية

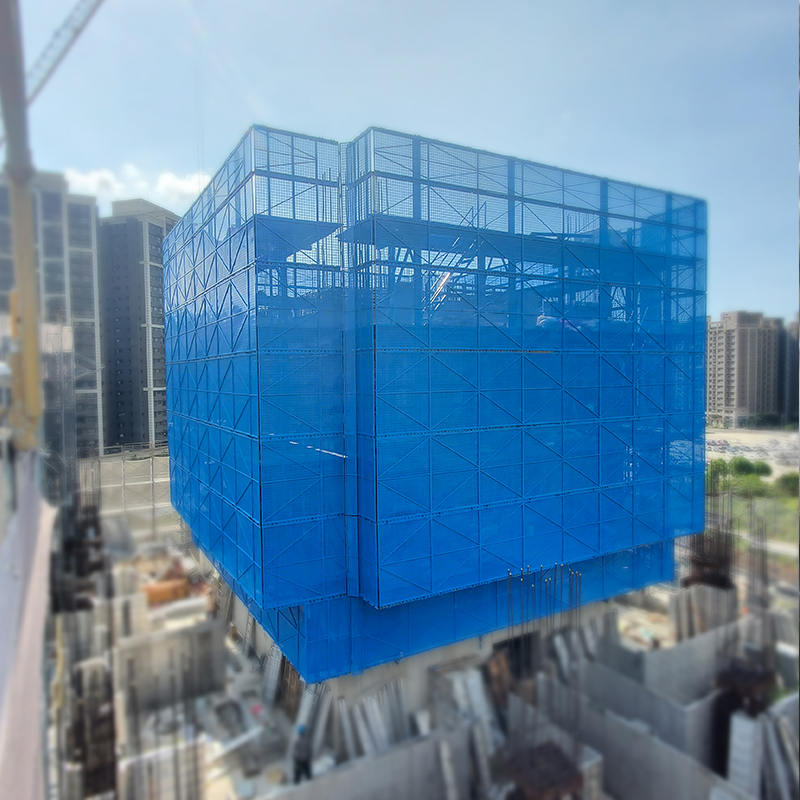

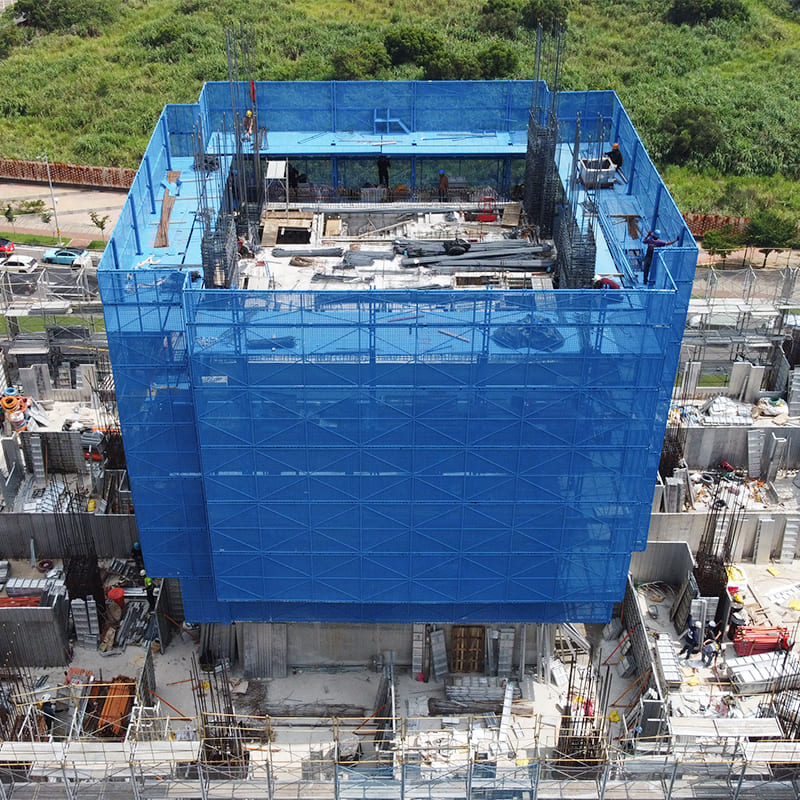

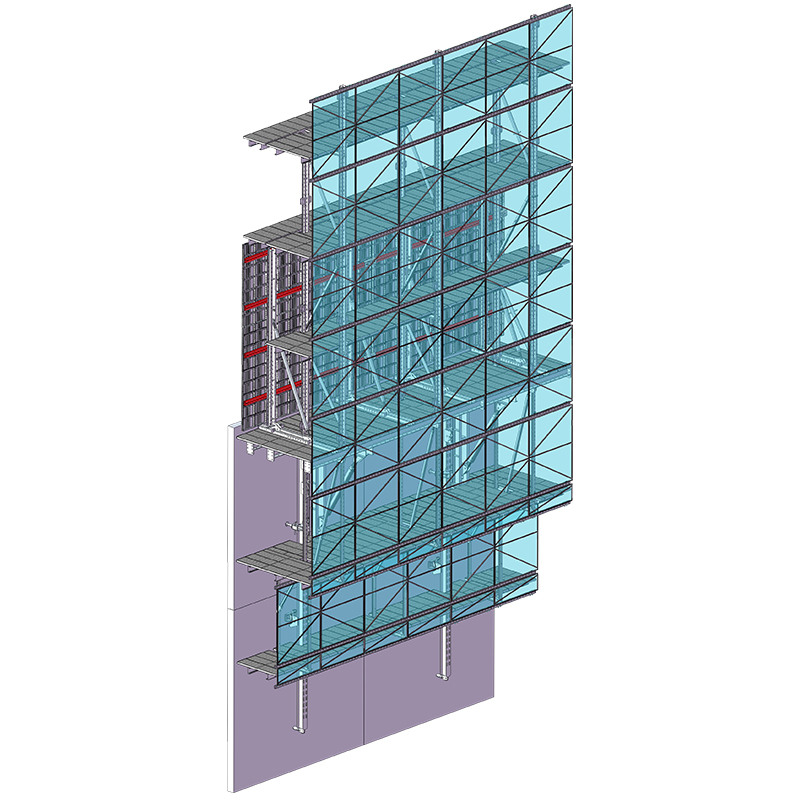

نظام القوالب الهيدروليكية الأوتوماتيكية GTP100 هو تقنية بناء تتضمن دعامة التسلق، والقوالب، ونظام المنصة، ودعامة التعليق، والتي يتم ربطها بالهيكل الخرساني. بمجرد نزع القوالب من الخرسانة المشكلة، يتم دفعها بواسطة الأسطوانات الهيدروليكية وتوجيهها بواسطة سكة التسلق، وتصعد الأقواس إلى المستوى التالي، وتكرر هذه الدورة لعملية البناء.

يتم دمج القوالب مع أقواس التسلق، وتتحرك للأمام والخلف مع وحدات السفر، وبالتالي تقلل بشكل كبير من تكاليف العمالة. تعمل بيئة البناء المغلقة على منع السقوط من المرتفعات بشكل فعال.

المزايا

أمان

  • يعمل التصميم المقوى بالكامل بالفولاذ على تحسين الاستقرار الهيكلي والموثوقية ومقاومة الحرائق لقوس التسلق.
  • تعمل معدات سحب القوالب على تقليل مخاطر البناء وتمنع بشكل فعال تسرب الجص من جهاز نقل القوالب.
  • يستخدم قوس التسلق شاشة واقية فولاذية مغلقة بالكامل.
  • تضمن خيارات التسلق الهيدروليكية العمودية والمائلة عملية تسلق سلسة ومتزامنة وآمنة.

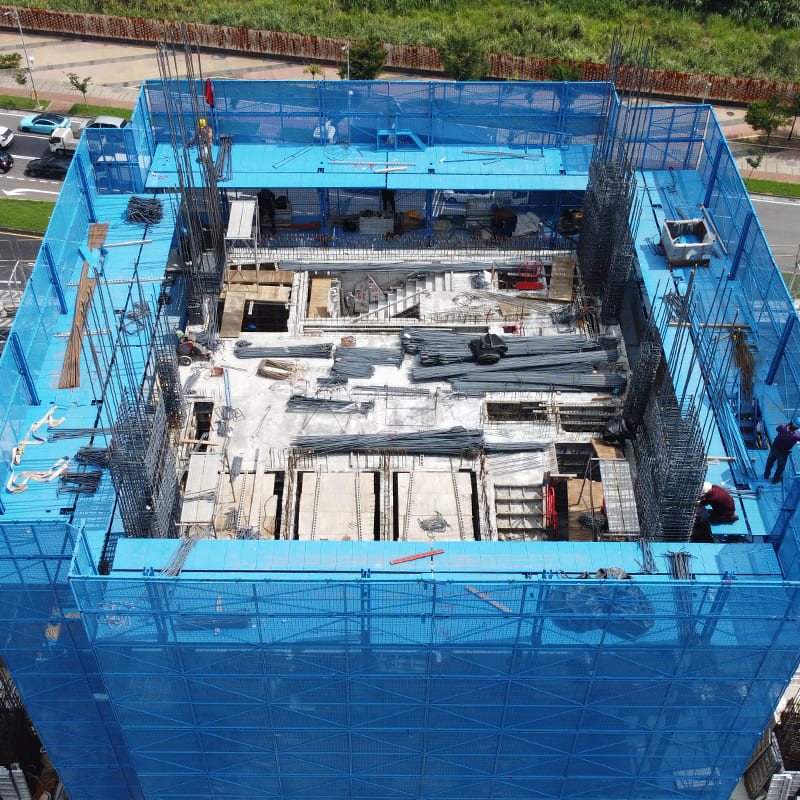

  • منصة تركيب حديد التسليح متزامنة مع التسلق.
  • ضمان العمليات الآمنة.

فعالة للغاية من حيث التكلفة

  • إن توفير منصات تشغيلية شاملة يوفر المواد والعمالة.
  • بعد التجميع على مستوى منخفض، يصعد قوس التسلق بشكل مستمر إلى الأعلى، مما يقلل من تلف القوالب.

راحة

  • تقسيم الشاشة الوقائية إلى وحدات لتسهيل التركيب والنقل.
  • تتميز كل منصة بدواسات فولاذية مقواة بالكامل وقابلة للتعديل لسهولة النقل والتركيب.
  • قوالب التسلق ذاتية التسلق باستخدام القوالب، مما يتيح إجراء تعديلات مباشرة وتنظيف على دعامة التسلق، دون الحاجة إلى رفع الرافعة أو السقالة أو المحاذاة مستوى بمستوى.
  • يمكن تسلق القوس بشكل متكامل أو منفصل.

البيانات الفنية لنظام القوالب الهيدروليكية المتسلقة الأوتوماتيكية GTP100

الرقم التسلسلي

غرض

مواصفة

1

قدرة الرفع (منصة تسلق ذات وحدة واحدة)

100 كيلو نيوتن

2

ارتفاع الصب القياسي المجزأ

3.0م-5.5م

3

أقصى ارتفاع للتسلق

5 دقيقة/دقيقة

4

عرض التأثير لكل قوس

حوالي 4 أمتار (وفقًا لمواصفات المشروع)

5

عرض منصة العمل

2.4م

6

أقصى ميل

+/-10°

7

القوة الدافعة

الطاقة الهيدروليكية

8

نظام قوالب الجدران

قوالب الألمنيوم / قوالب الفولاذ / قوالب الحزم الخشبية

ظروف التشغيل

شروط إنشاء قوالب التسلق والتسلق:

  • لا توجد ظروف جوية قاسية (مثل العواصف الرعدية، المطر، الثلج، الضباب، الصقيع، الضباب، أو البرد) أثناء التشغيل.
  • لا يتجاوز ضغط الرياح الأساسي المستوى 5 (حوالي 24.5-28.5 م/ث).

في سرعات الرياح التي تزيد عن المستوى 7 (حوالي 13.9-17.1 م / ث)، تكون تدابير التعزيز ضد الأعاصير ضرورية لقوس التسلق.

*ملاحظة: بالإشارة إلى المعايير الفنية الموضحة في المعيار الفني لهندسة القوالب الهيدروليكية المتسلقة لجمهورية الصين الشعبية.
