أنظمة إطار الجدار أحادي الجانب للأقبية والمشاريع تحت الأرض

في بناء الأقبية والمباني تحت الأرض، يُعدّ توفير جدران خرسانية عالية الجودة، تُلبي معايير العزل المائي الصارمة، أولوية قصوى. ومع ذلك، غالبًا ما تُخفق طرق الربط التقليدية ، خاصةً في الحالات التي يتعذر فيها تركيبها بسبب ضيق المساحة أو القيود الهيكلية.

هنا يأتي دور أنظمة هيكل الجدران أحادية الجانب. صُممت هذه الأنظمة للصب أحادي الجانب ، مما يضمن استقرار الهيكل، ويُبسط عمليات البناء، ويُحسّن الجودة العامة للجدران الخرسانية تحت الأرض والأقبية.

فهم إطارات الجدران أحادية الجانب

نظام هيكل الجدار أحادي الجانب هو حل متخصص للهياكل الخرسانية التي لا يُمكن فيها استخدام قضبان الربط. صُممت هذه الهياكل لتحمل صب الخرسانة عالي الضغط ، حيث تسمح بصب الجدران من جانب واحد فقط، والحفاظ على محاذاة دقيقة للجدران، وتلبية متطلبات العزل المائي الصارمة. يُبسط الصب أحادي الجانب التركيب في المناطق الضيقة ، ويقلل الحاجة إلى هياكل دعم على الجانب الآخر، ويوفر حلاً عمليًا للمشاريع التي لا يُمكن فيها استخدام قضبان الربط.

لماذا تختار أنظمة إطار الجدار أحادي الجانب؟

50. الدقة والاستقرار: توفر الإطارات محاذاة ممتازة أثناء صب الخرسانة، مما يقلل من العيوب مثل الانتفاخ أو التشقق.
50. الكفاءة التشغيلية: تعمل التصميمات خفيفة الوزن على تقليل كثافة العمالة ووقت التثبيت.
50. توفير المواد: يمكن إعادة استخدام مكونات الألومنيوم في مواقع متعددة، مما يقلل من تكاليف المشروع الإجمالية.
50. الامتثال للسلامة: يؤدي استخدام مكونات أقل وسهولة في التعامل إلى تحسين السلامة في الموقع، وخاصة في البيئات تحت الأرض.
50. الفوائد البيئية: تساهم المواد القابلة لإعادة الاستخدام وتقليل النفايات في ممارسات البناء الأكثر خضرة.

أنظمة قوالب الجدران أحادية الجانب

أنظمة إطار الجدار أحادي الجانب من GETO

يمكن نقل وتقليب الهياكل الجدارية أحادية الجانب التقليدية ذات الشكل الثلاثي الجمالوني باستخدام الرافعات البرجية، أو الرافعات المتنقلة، أو القوى العاملة، أو الشاحنات، أو غيرها من الطرق، حسب توفر الآلات وظروف الموقع. ومع ذلك، غالبًا ما تواجه هذه الأنظمة التقليدية تحديات في التطبيق العملي من حيث الوزن، وسهولة التشغيل، وكفاءة الدوران، والقدرة على التكيف مع مختلف سيناريوهات البناء.

لمعالجة هذه القيود، طورت شركة GETO أنظمة هياكل جدران أحادية الجانب. ومن خلال إجراء تحليلات شاملة لاتجاهات السوق ودراسة احتياجات العملاء، طورت GETO هيكلًا خفيف الوزن من نوع عوارض الألمنيوم، مما يقلل من صعوبة المناولة، ويحسن معدل دوران المنتج، ويعزز قابلية التطبيق في مواقع المشاريع المختلفة . لا يلبي هذا الابتكار متطلبات البناء الواقعية فحسب، بل يتماشى أيضًا مع توجه تطوير المباني الخضراء من خلال تقليل استخدام المواد وكثافة العمالة.

صُممت أنظمة هياكل الجدران أحادية الجانب من GETO خصيصًا للهياكل التي تتطلب عزلًا عاليًا للماء حيث لا يُمكن استخدام قضبان الربط، مثل محطات المترو ومحطات السكك الحديدية والجدران الخارجية للأقبية ومواقف السيارات تحت الأرض. مع ارتفاعات صب داعمة تصل إلى 7.5 أمتار ، تُقدم GETO تصاميم هيكلية متعددة لتلبية مختلف متطلبات المشاريع.

1. إطار جدار أحادي الجانب من نوع الجمالون المثلث

للجدران العالية التي يصل ارتفاعها إلى 7.5 أمتار، يوفر هيكل الجمالون المثلث ثباتًا وقوة هيكلية أكبر . بمسافة تصميمية تبلغ 800 مم ووزن إجمالي يبلغ 208.37 كجم (للمكونات الفولاذية)، صُمم هذا النظام للتعامل مع التطبيقات الشاقة التي تتطلب أداءً ميكانيكيًا موثوقًا.

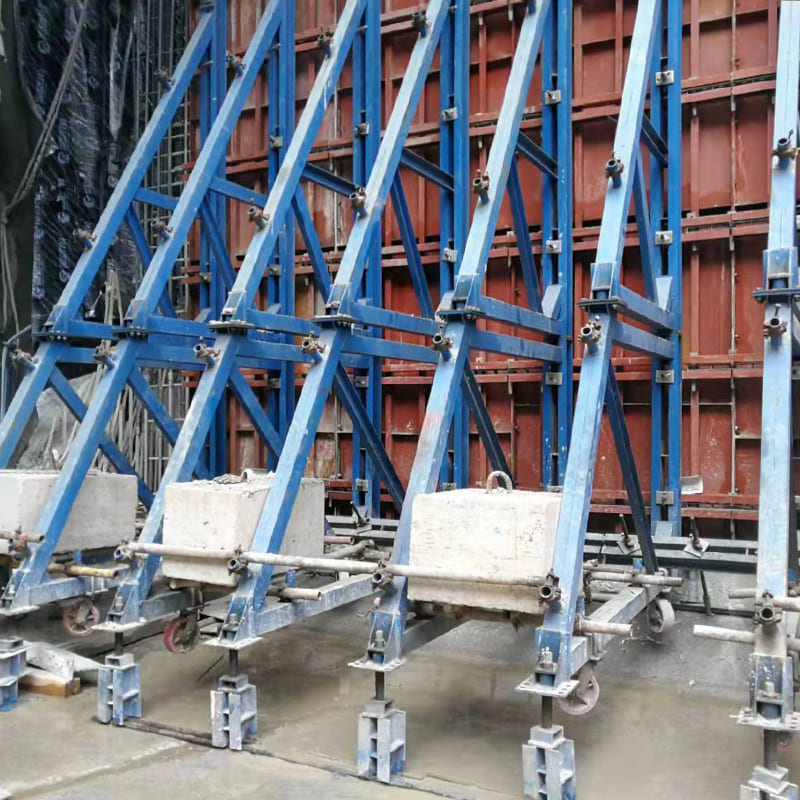

إطار جدار أحادي الجانب من نوع GETO الثلاثي

تتضمن مزايا هذا النظام ما يلي:

1. هيكل ملحوم قوي، حيث يتم لحام معظم المكونات مسبقًا في المصنع، مما يقلل من خطر التشوه.
2. تركيب وتفكيك مبسط، مما يقلل من العمالة في الموقع ويوفر وقت البناء.
3. أداء إطار مستقر، مما يضمن قوة ميكانيكية ثابتة لتطبيقات الجدران العالية.

يعد هذا النوع من الإطارات مناسبًا بشكل خاص لمشاريع الأقبية الكبيرة وهياكل مواقف السيارات تحت الأرض وغيرها من المرافق تحت الأرض حيث تختلف ارتفاعات الجدران، ويكون العزل المائي ضروريًا، وتكون الموثوقية الهيكلية أمرًا بالغ الأهمية.

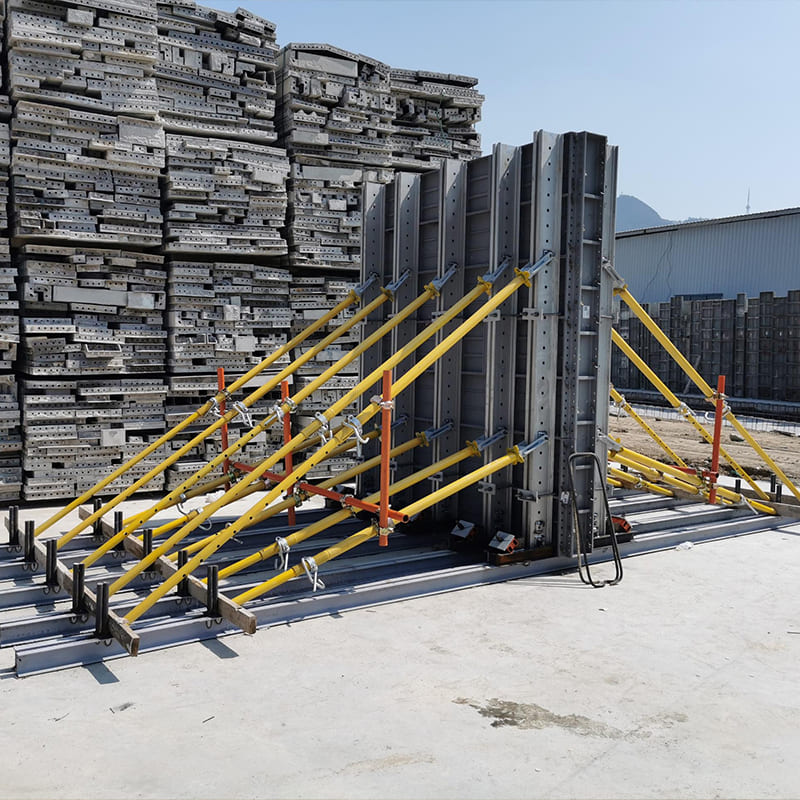

2. إطار جدار أحادي الجانب من نوع شعاع الألومنيوم

صُمم هذا الهيكل خفيف الوزن لجدران يصل ارتفاعها إلى 3 أمتار. بمسافة تصميمية تبلغ 600 مم ووزن إجمالي يبلغ 125.35 كجم فقط - أي ما يعادل 60% فقط من هيكل الجمالون المثلث - يجمع هذا الهيكل بين مكونات من الألومنيوم (16.92 كجم) ومكونات من الفولاذ (106.15 كجم) دون الحاجة إلى عوارض إضافية.

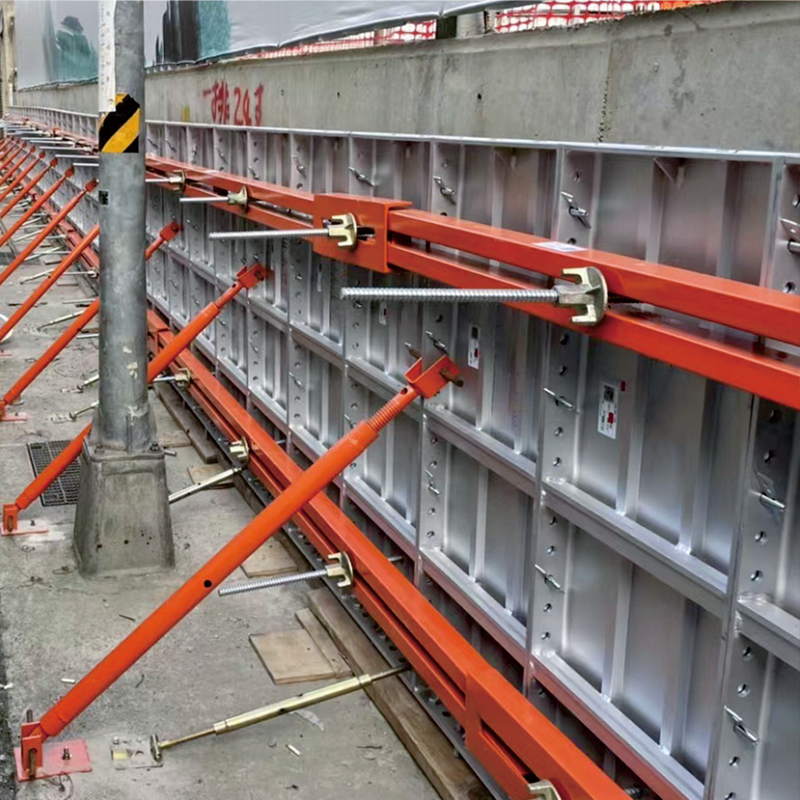

تطبيقات إطار الجدار أحادي الجانب

تشمل المزايا الرئيسية ما يلي:

1. تصميم خفيف الوزن يسمح بنقل المكونات أو رفعها يدويًا، مما يقلل الاعتماد على الآلات الثقيلة.
2. معدل إعادة استخدام مرتفع للمواد، مع إمكانية تكييف أجزاء معينة من الألومنيوم لمواقع بناء أخرى، مما يؤدي إلى إطالة دورة حياة المنتج.
3. انخفاض تكلفة المواد، مدعومة بقيمة الخردة الأعلى للألمنيوم، مما يوفر فوائد اقتصادية عند إكمال المشروع.
4. تقليل متطلبات العمالة والمعالجة الأكثر أمانًا، وتحسين الكفاءة في الموقع وتقليل مخاطر السلامة.
5. الالتزام بالمعايير الصديقة للبيئة، والتوافق مع معايير البناء الأخضر الحديثة.

إطار عوارض الألومنيوم مناسب بشكل خاص لمشاريع الأقبية الصغيرة والهياكل تحت الأرض حيث يبلغ ارتفاع الجدران 3 أمتار أو أقل. تصميمه خفيف الوزن وقابليته للتكيف يجعله مثاليًا للمشاريع التي تتطلب سهولة النقل والتركيب السريع وحلول بناء فعالة من حيث التكلفة.

اختيار إطار الجدار أحادي الجانب المناسب

يعتمد اختيار الإطار المناسب على مواصفات المشروع الرئيسية ، مثل ارتفاع الجدار، ومتطلبات العزل المائي، وسهولة المناولة، وحجم المشروع. استخدم الجدول أدناه كدليل سريع:

التطبيقات في مشاريع الأقبية وتحت الأرض

تُستخدم إطارات الجدران أحادية الجانب على نطاق واسع في مشاريع البناء ذات المتطلبات الفنية المحددة، بما في ذلك:

الجدران الخارجية للأقبية: غالبًا ما تتطلب هذه الجدران عزلًا مائيًا عاليًا لمنع التسرب. يضمن نظام هيكل الجدار أحادي الجانب دقة وضع الخرسانة دون المساس بسلامة الهيكل.

مواقف السيارات تحت الأرض: تعمل الإطارات ذات الجانب الواحد على تبسيط عملية الصب في الأماكن الضيقة حيث لا يمكن تطبيق الإطارات التقليدية.

محطات المترو والأنفاق: تتيح القدرة على الصب من جانب واحد إمكانية البناء بكفاءة في المناطق الضيقة تحت الأرض ذات الهندسة المعقدة.

من خلال استخدام نظام إطار الجدار أحادي الجانب، يمكن لفرق البناء الحفاظ على جودة التشطيبات الخرسانية مع الالتزام بالمواعيد النهائية الصارمة للمشروع.

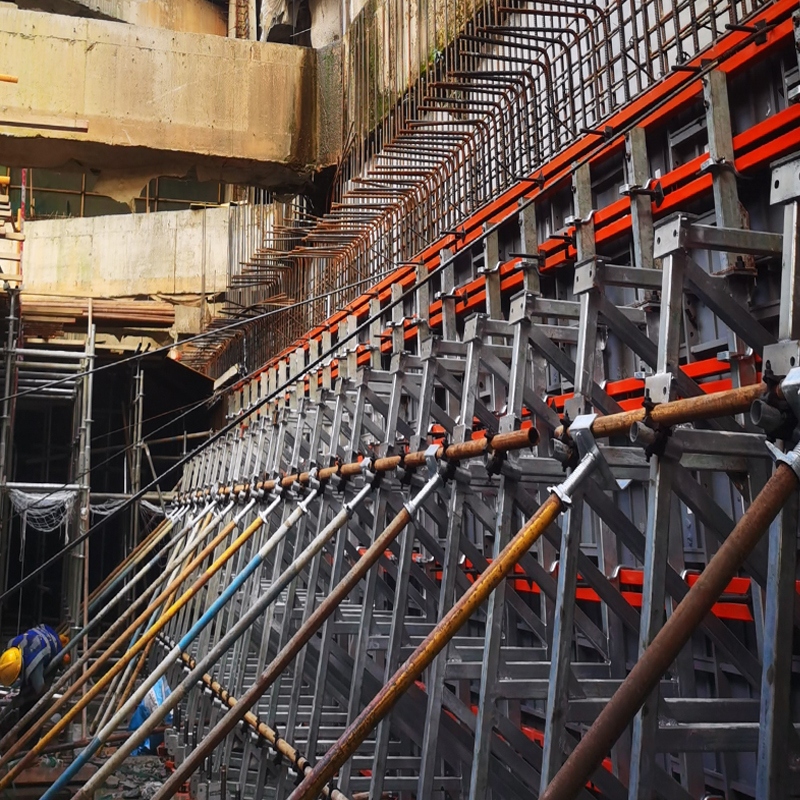

تطبيقات إطار الجدار أحادي الجانب

نصائح الصب لإطارات الجدران ذات الجانب الواحد

لتحقيق أفضل النتائج عند استخدام نظام إطار الجدار أحادي الجانب، فإن الاهتمام الصارم بطرق الصب والتحكم في الموقع أمر ضروري:

50. التحكم في سرعة الصب: الحفاظ على سرعة صب ثابتة ومحكومة لتجنب الضغط المفرط على الخرسانة والذي قد يؤدي إلى انتفاخ الجدار.
50. الصب المقطعي: صب الخرسانة في أقسام مع الرفع المناسب، مما يساعد على تأمين الإطار في مكانه ويعزز الجودة الشاملة للجدار النهائي.
50. الصب الطبقي: ضع الخرسانة على طبقات للسماح للهواء المحبوس بالخروج، مما يقلل من خطر تكوين خلايا النحل ويضمن سطحًا أكثر سلاسة.
50. التفتيشات المنتظمة: قم بإجراء فحوصات متكررة لمحاذاة الإطار، وشد المفاصل، والاستقرار العام قبل وأثناء عملية الصب.
50. مراقبة السلامة: تأكد من أن العمال يتبعون إجراءات السلامة المناسبة، خاصة عند التعامل مع مكونات الإطار الثقيلة أو العمل في بيئات محصورة تحت الأرض.

ومن خلال اتباع أفضل الممارسات هذه، يمكن للمقاولين تعزيز كفاءة البناء، وتحسين جودة الجدران الخرسانية، وإطالة عمر خدمة أنظمة إطار الجدار أحادي الجانب في الأقبية، ومترو الأنفاق، وغيرها من المشاريع تحت الأرض.

خاتمة

أصبحت أنظمة هياكل الجدران أحادية الجانب أدوات أساسية في بناء الأقبية والمباني تحت الأرض. تصميمها أحادي الجانب، وخياراتها خفيفة الوزن، وهياكلها المتينة تضمن صبًا دقيقًا وفعالًا وآمنًا للخرسانة . باختيار نوع الهيكل المناسب واتباع ممارسات الصب السليمة، يمكن للمقاولين الحصول على جدران عالية الجودة، مقاومة للماء، ومتينة هيكليًا للمشاريع تحت الأرض.

لفرق البناء التي تسعى لتحسين عملياتها وخفض تكاليفها، يُعدّ الاستثمار في أنظمة الهياكل الجدارية الحديثة أحادية الجانب خيارًا عمليًا يُحقق فوائد طويلة الأمد للأقبية ومحطات المترو وغيرها من المنشآت تحت الأرض. تواصل مع GETO اليوم لاستكشاف حل الهياكل الجدارية أحادية الجانب الأنسب لمشروعك وتعزيز كفاءة الموقع !
