في ظل المشهد الديناميكي للبناء الحديث، لم يكن الطلب على حلول آمنة وفعالة ومستدامة للبناء الشاهق أكبر من أي وقت مضى. وقد وضعت شركة GETO ، وهي شركة صينية مدرجة (رمز السهم: 52290966)، نفسها كشركة رائدة عالميًا في مجال البناء الأخضر والطاقة الجديدة ، حيث تقدم أنظمة مبتكرة تلبي هذه الاحتياجات الحرجة. ويتمثل جوهر محفظتها في نظام القوالب الهيدروليكية المتسلقة الأوتوماتيكية GTP100 ، وهو حل متطور مصمم لتبسيط بناء الهياكل واسعة النطاق مثل الأعمدة الداخلية وجدران الواجهات وجدران القص والأعمدة الضخمة وأبراج الجسور وأبراج الإشارات والصوامع . تقدم هذه المقالة استكشافًا متعمقًا لنظام GTP100 ، مع تفصيل تطبيقاته ومكوناته ومواصفاته الفنية ومبادئ تشغيله وتأثيره في العالم الحقيقي .
الحاجة إلى أنظمة قوالب التسلق المتقدمة
رغم فعالية أنظمة القوالب التقليدية في المباني منخفضة الارتفاع، إلا أنها غالبًا ما تواجه صعوبة في تلبية متطلبات مشاريع الأبراج الشاهقة الحديثة . تتطلب هذه الطرق التقليدية عمالة يدوية مكثفة، وتجميعًا وتفكيكًا متكررًا، وتُشكل مخاطر سلامة كبيرة في المرتفعات. يُعالج نظام القوالب الهيدروليكية الأوتوماتيكية المتسلقة GTP100 هذه التحديات من خلال أتمتة عملية التسلق، ودمج مكونات متينة، وإعطاء الأولوية لسلامة العمال . من خلال الاستفادة من التكنولوجيا الهيدروليكية والتصميم المعياري ، يُقدم نظام GTP100 نهجًا تحويليًا لبناء الهياكل الشاهقة ، مما يُقلل من تكاليف العمالة ، ويُقلل من هدر المواد ، ويُعزز كفاءة البناء .
نظرة عامة على نظام GTP100
نظام القوالب الهيدروليكية المتسلقة الأوتوماتيكي GTP100 هو تقنية بناء متطورة تجمع بين دعامة تسلق ، ونظام منصة قوالب ، ودعامة تعليق ، جميعها مثبتة بإحكام بالهيكل الخرساني . يعمل النظام من خلال عملية دورية: بمجرد فصل القوالب عن الخرسانة المعالجة ، يتم دفعها لأعلى بواسطة أسطوانات هيدروليكية وتوجيهها بواسطة سكة تسلق إلى المستوى التالي. تتكرر هذه العملية بسلاسة، مما يتيح تقدمًا رأسيًا مستمرًا طوال عملية البناء . يتم دمج القوالب مع دعامات التسلق ، وتتحرك كوحدة واحدة مع وحدات الحركة ، مما يقلل بشكل كبير من تكاليف العمالة . تمنع بيئة البناء المغلقة السقوط من المرتفعات بفعالية ، مما يضمن مكان عمل أكثر أمانًا.
التطبيقات الرئيسية
نظام GTP100 مناسب لمجموعة متنوعة من الهياكل الكبيرة ، بما في ذلك :
- الأعمدة الداخلية والجدران الأساسية للمباني الشاهقة ، توفر الدعم الهيكلي وتسهل البناء الرأسي.
- الجدران الواجهة والجدران القصية ، ضرورية للحفاظ على الاستقرار الهيكلي في المباني الشاهقة.
- الأعمدة الضخمة وأبراج الجسور وأبراج الإشارات والصوامع ، مكونات أساسية لمشاريع البنية التحتية .
يتم تحديد ظروف تشغيل النظام بدقة لضمان السلامة والموثوقية :
- يجب أن تتم العمليات في غياب الظروف الجوية القاسية، مثل العواصف الرعدية ، أو المطر ، أو الثلج ، أو الضباب ، أو الصقيع ، أو الضباب ، أو البرد .
- يجب ألا يتجاوز ضغط الرياح الأساسي المستوى 5 (حوالي 24.5–28.5 م/ث).
- بالنسبة لسرعات الرياح التي تتجاوز المستوى 7 (حوالي 13.9–17.1 م/ث)، تكون تدابير التعزيز ضد الأعاصير مطلوبة لدعامة قالب التسلق .
تتوافق هذه الشروط مع المعيار الفني لهندسة القوالب الهيدروليكية المتسلقة لجمهورية الصين الشعبية.
المميزات والمزايا
يقدم نظام GTP100 مجموعة من الميزات والفوائد التي تجعله الخيار المفضل لمشاريع البناء الحديثة .
1. السلامة
يُولي نظام GTP100 سلامة العمال الأولوية من خلال توفير منصات تشغيلية شاملة تُهيئ بيئة عمل آمنة . يمنع هذا التصميم المُغلق بفعالية السقوط من المرتفعات ، وهو خطر كبير في الإنشاءات الشاهقة . ومن خلال ضمان عمل العمال في مساحة محمية، يُعزز النظام معايير السلامة ويُقلل من احتمالية وقوع الحوادث.
2. كفاءة التكلفة
يتميز هذا النظام بكفاءة عالية من حيث التكلفة ، إذ يوفر المواد والعمالة . يتم تجميع دعامة التسلق على مستوى منخفض، وتصعد باستمرار إلى الأعلى، مما يقلل من تلف القوالب . يقلل هذا النهج من الحاجة إلى الاستبدال المتكرر، مما يخفض تكاليف المواد . بالإضافة إلى ذلك، فإن دمج القوالب ودعامات التسلق يقلل من العمالة اللازمة للتجميع والتفكيك، مما يعزز الجدوى الاقتصادية .
3. الراحة
يُسهّل نظام GTP100 عملية البناء بفضل تصميمه المتكامل. تتحرك القوالب للأمام والخلف مع وحدات الحركة ، مما يُغني عن التعديلات اليدوية المتكررة. تُسهّل منصة التقليب استبدال القوالب وربط قضبان التسليح ، مما يجعل مهام البناء أكثر كفاءةً وراحةً.
المكونات الرئيسية
يتألف نظام GTP100 من عدة مكونات أساسية، صُمم كل منها بدقة لضمان المتانة والأداء الوظيفي . فيما يلي وصف تفصيلي لهذه المكونات، والذي ينعكس بدقة:
نظام التسلق
نظام التسلق هو الآلية الأساسية التي تُمكّن من الصعود الآلي لـ GTP100 . تشمل مكوناته:
- سكة التسلق : ترشد النظام أثناء الحركة الرأسية.
- الأسطوانة الهيدروليكية : تعمل على تشغيل آلية التسلق بشوط 250 ملم.
- آلية الرفع ورأس التسلق : ضمان حركة دقيقة ومستقرة.
- الملف الرأسي ، الملف الأفقي الرئيسي ، دعامة المغزل القطرية ، وعربة الدعم : توفر الدعم الهيكلي وتعزز الاستقرار .
شعاع المنصة الرئيسية

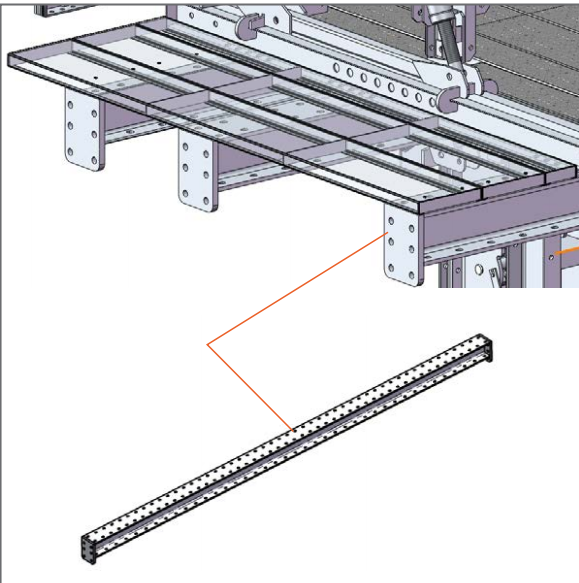

تعتبر عارضة المنصة الرئيسية مكونًا أساسيًا لتحمل الحمل :
- H200 Beam : يدعم الحمل الكامل للمنصة العلوية والمنصة السفلية .
- 20# قناة U Beam : تتحمل وزن القالب .
- تصميم معياري : يتميز بمسافة فتحات تبلغ 120 ملم على السطح العلوي مع توصيلات شفة طرفية للحصول على قوة متساوية .
دعامة تعليق المنصة السفلية
يدعم هذا المكون المستويات الأدنى من النظام:
- -1F ملف التعليق الرأسي والملف الأفقي : يوفر الدعم الهيكلي.
- التدعيم القطري : يعزز الاستقرار.
- -2F ملف تعريف التعليق الرأسي والملف التعريفي الأفقي : تمديد الدعم إلى المستويات السفلية.
وحدة نقل القوالب
تتيح وحدة نقل القوالب إمكانية تحريك القوالب بسلاسة :
- عمود المغزل العمودي المائي ، والملف الأفقي ، والدعامة القطرية : ضمان المحاذاة والاستقرار أثناء الحركة.
نظام التثبيت
يؤمن نظام التثبيت GTP100 إلى الهيكل الخرساني :
- دعم التثبيت ، مخروط التسلق المدمج ، برغي M36 ، مرساة الإيقاف ، وأكمام الختم : توفر تثبيتًا آمنًا وتحافظ على سلامة الهيكل.
دعامة المنصة العلوية
يدعم حامل المنصة العلوي المستويات العليا:
- قناة U رقم 10 للملف الرأسي (قطعة مزدوجة) والملف الأفقي (قطعة واحدة): تشكل إطارًا بعرض منصة يبلغ 1.4 متر على المستويين +1F و +2 F.
- التدعيم القطري : يعزز الاستقرار.
- منصة التقليب ذات الملف الأفقي : تسهل استبدال القوالب وربط قضبان التسليح .
المواصفات الفنية
تم تصميم نظام GTP100 لتحقيق الدقة والأداء ، مع مواصفات فنية واضحة على النحو التالي:
- مسافة التسلق لكل ضربة : 150 مم
- شوط الأسطوانة الهيدروليكية : 250 مم
- أقصى ارتفاع للتسلق : 5.5 متر (أضف الدعم في منتصف سكة التسلق، وإلا فسيكون 4.5 متر)
- أقصى قدرة رفع : 100 كيلو نيوتن
مبادئ عملية التسلق
مبدأ عملية التسلق هو مقسمة إلى مبدأ سكة التسلق ومبدأ قوس التسلق .
مبدأ سكة التسلق

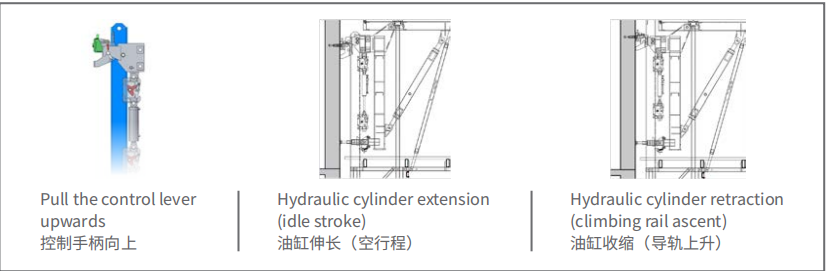

يعمل سكة التسلق كآلية توجيه للصعود العمودي للنظام. فهو يضمن حركة حوامل التسلق والقوالب بشكل محكم وثابت، مدفوعةً بالأسطوانات الهيدروليكية . كما تحافظ سكة التسلق على محاذاة النظام وتدعم وزنه أثناء كل صعود.
مبدأ قوس التسلق

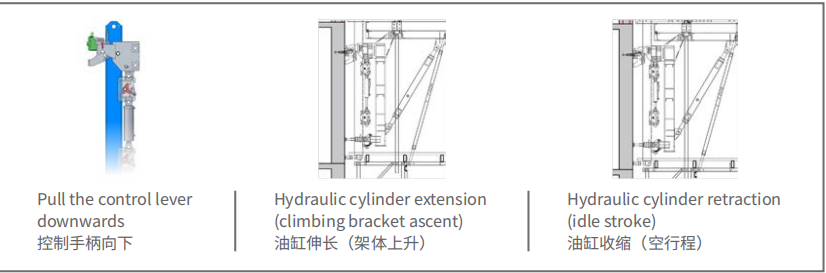

يدمج حامل التسلق القوالب ، ونظام المنصة ، وحامل التعليق في وحدة متكاملة. بعد جفاف الخرسانة وإزالة القوالب ، يُرفع حامل التسلق بواسطة الأسطوانات الهيدروليكية على طول سكة التسلق إلى المستوى التالي، مما يتيح البناء المستمر دون الحاجة إلى إعادة التموضع يدويًا.
حالة المشروع: المباني السكنية في آسيا

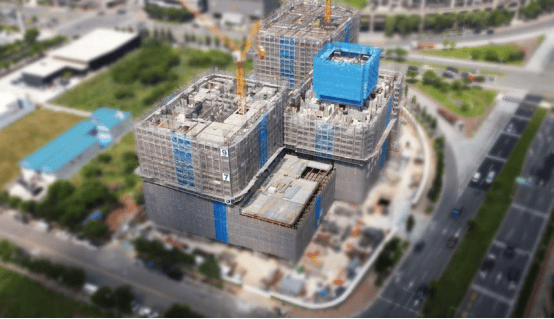

يُعدّ مشروع المباني السكنية في آسيا مثالاً على نجاح تطبيق نظام GTP100 ، حيث أثبت تطبيقه قدرته على دعم بناء المباني الشاهقة . ومن المرجح أن نظام GTP100 قد سهّل التقدم العمودي السريع، وعزز سلامة العمال ، وخفّض تكاليف العمالة .
لماذا تختار GETO؟
شركة GETO رائدة عالميًا في مجال البناء الأخضر والطاقة الجديدة ، مع التركيز على أعمال القوالب ، والبناء الجاهز ، ومشاريع "الطاقة الكهروضوئية، والتخزين، والشحن" . أُدرجت الشركة في بورصة ChiNext لسوق الأسهم من الفئة A عام ٢٠٢١، وأنشأت ١٢ قاعدة إنتاج حول العالم، بما في ذلك:
- منطقة الخليج الكبرى : رقم 13 طريق هينغ، حي تاولهانغ الجديد، مدينة تشونغان، مقاطعة قوانغدونغ
- قاعدة الإنتاج الأولى في جنوب الصين : حديقة العلوم والتكنولوجيا في بحيرة غواتشن، مدينة جيانجمن، مقاطعة قوانغدونغ
- قاعدة الإنتاج الثانية في جنوب الصين : منطقة التكنولوجيا الصناعية في جنوب الصين، مدينة هويتشو، مقاطعة قوانغدونغ
- قاعدة الإنتاج الأولى في شرق الصين : المنطقة الصناعية في قوانغدونغ، مدينة فوتشو، مقاطعة جيانغشي
- قاعدة الإنتاج في وسط الصين : منطقة تطوير الصناعة التكنولوجية الفائقة، مدينة شيانينج، مقاطعة هوبي
- قاعدة الإنتاج في جنوب غرب الصين : منطقة التصنيع الحديثة، منطقة تونغنان للتكنولوجيا الفائقة، مدينة تشونغتشينغ
- قاعدة الإنتاج في شمال غرب الصين : مجمع الاقتصاد الدائري، منطقة أندينغ، مدينة دينغشي، مقاطعة قانسو
- قاعدة إنتاج هاينان : منطقة ميناء الميدالية الذهبية الصناعية، مقاطعة لينغبو، مقاطعة هاينان
- قاعدة إنتاج الآسيان : هانغتشو، تشجيانغ، ماليزيا
- قاعدة الإنتاج في سنغافورة : المنطقة الغربية، سنغافورة
- المملكة العربية السعودية قاعدة الإنتاج: الرياض، المملكة العربية السعودية
سجلت شركة GETO 31 علامة تجارية دولية ، وتُباع منتجاتها وخدماتها في جميع أنحاء العالم (الصفحة 2). يضمن هذا الحضور العالمي سهولة استخدام نظام GTP100 في مشاريع البناء في مختلف المناطق.
خاتمة
يُمثل نظام القوالب الهيدروليكية المتسلقة الأوتوماتيكية GETO GTP100 قمة الابتكار في مجال تشييد المباني الشاهقة . فمن خلال دمج التكنولوجيا الهيدروليكية ، والتصميم المعياري ، والتركيز على السلامة والكفاءة والفعالية من حيث التكلفة ، يُعالج النظام تحديات تشييد المباني الضخمة .
في إطار مهمة GETO الأوسع نطاقًا للنهوض بالبناء الأخضر ، يُسهم نظام GTP100 في ممارسات بناء أكثر أمانًا وكفاءةً واستدامةً حول العالم. مع 12 قاعدة إنتاج و 31 علامة تجارية دولية ، تواصل GETO ريادتها في هذا المجال، مُقدمةً حلولاً تُشكل مستقبل بناء الأبراج الشاهقة .
